製品符号：SYR-15
メインバーピッチ 17mm
※価格には消費税は含まれておりません。
※受枠は両側1ｍ当りの価格です。
ステンレス製グレーチング
細目プレーンタイプ 歩道用 すきま9mm
適用荷重：歩行用メインバーピッチ 17mm
製品写真
製品の特徴
- 細目プレーンタイプのステンレス製グレーチングです。
- メインバーの表面が平滑なため汚れが付きにくく、美しい仕上りになります。
- 建築外構における犬走りや、室内の窓際などでの使用に適しています。
製品図面
すきま9mm
メインバー断面図
部品構成
- メインバー
材質：SUS304 - クロスバー
材質：SUS304 - サイドバー
材質：SUS304 - 受枠
材質：SUS304 - アンカー
材質：SECC
別売部品
- 開閉ハンドル E型
- 連結金具 ET
設計情報
- 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。
注文・発注情報

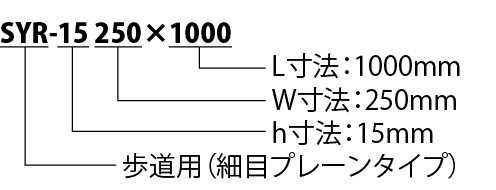

- ご注文は下記要領でご指示ください。
SYR-15 250×1000
歩道用
H寸法：15mm
W寸法：250mm
L寸法：1000mm
寸法・質量表＜単位：mm＞
| 呼称 | みぞ幅 | W | 質量（kg/枚） | 受枠 | H |
|---|---|---|---|---|---|
| 150×1000 | 100 | 150 | 3.0 | RL-15 | 18 |
| 200×1000 | 150 | 200 | 3.6 | RL-15 | 18 |
| 250×1000 | 200 | 250 | 4.2 | RL-15 | 18 |
| 300×1000 | 250 | 300 | 4.8 | RL-15 | 18 |
| 350×1000 | 300 | 350 | 5.9 | RL-15 | 18 |
価格
| グレーチング | 受枠 | 図面・施工要領書等 | ||
|---|---|---|---|---|
| 製品名 | 価格（円/枚） | 製品符号 | 価格（円/m） | |
| SYR-15 150×1000 | 24,500 | RL-15 | 9,200 |     |
| SYR-15 200×1000 | 28,500 | RL-15 | 9,200 | |
| SYR-15 250×1000 | 32,100 | RL-15 | 9,200 | |
| SYR-15 300×1000 | 36,400 | RL-15 | 9,200 | |
| SYR-15 350×1000 | 41,300 | RL-15 | 9,200 | |
※受枠は両側1ｍ当りの価格です。
