ステンレス製グレーチング

細目プレーンタイプ  歩道用 すきま6mm

SYR-H-15
メインバーピッチ 14mm

製品写真

SYR

製品の特徴

  • すきま6mmの細目プレーンタイプのステンレス製グレーチングです。
  • メインバーの表面が平滑なため汚れが付きにくく、美しい仕上りになります。
  • 建築外構における犬走りや、室内の窓際などでの使用に適しています。

製品図面

SYR

メインバーピッチ14mm
メインバー断面図

    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SGHC

    設計情報

  • 開閉ハンドルE型を使用してください。

    注文・発注情報

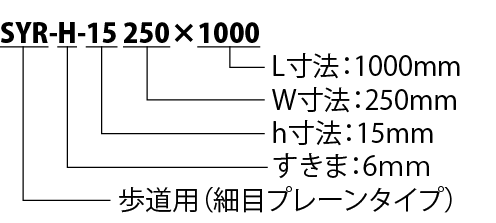

  • ご注文は下記要領でご指示ください。
    SYR-H-15 250×1000
    歩道用 すきま:6mm
    H寸法:15mm
    W寸法:250mm
    L寸法:1000mm

  • 隣り合うグレーチングを連結し、グレーチングの飛び出し、位置ずれを防ぐ連結金具(クリップ型)Tバー用ETを販売しています。
    呼称 価格
    ET-1 900円/個
    ※連結金具は1辺につき、2個取付けます。
    Tバー用クリップ金具

寸法・質量表<単位:mm>

呼称 みぞ幅 W 質量(kg/枚) 受枠
150×1000 100 150 3.4 SL-15
200×1000 150 200 4.2 SL-15
250×1000 200 250 5.0 SL-15
300×1000 250 300 5.8 SL-15
350×1000 300 350 7.0 SL-15


価格(消費税は含まれておりません)

グレーチング 受枠 図面・施工要領書等
製品名 価格(円/枚) 製品符号 価格(円/m)
SYR-H-15 150×1000 19,200 SL-15 6,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
SYR-H-15 200×1000 21,700 SL-15 6,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
SYR-H-15 250×1000 26,900 SL-15 6,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
SYR-H-15 300×1000 29,500 SL-15 6,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
SYR-H-15 350×1000 32,700 SL-15 6,600 cad図面dxf図面DWG図面DWG図面ご使用願い図
※受枠は両側1m当りの価格です。
