ステンレス製グレーチング

ボルト固定式 細目プレーンタイプ 歩道用 すきま9mm

SYRL-20
すきま 9mm

製品写真

SYRL-20

固定ボルト部

製品の特徴

  • ボルト固定により、ガタツキや音の発生を防止します。

  • メインバーに切り欠きがなく、メインバー端部で手を切る恐れなどがないため、安全性が高く、外観にも優れます。
  • グレーチングから固定ボルトが外れない構造で、清掃などの蓋開閉時にボルトを溝内に落下させたり、紛失する恐れがありません。
  • メインバーの表面が平滑なため、汚れがつきにくく、美しさを保ちます。
  • すきま9mmの細目プレーンタイプのステンレス製グレーチングです。



  • グレーチングの強度基準は歩行用で、道路橋示方書2.2.2活荷重における歩道等の群集荷重に基づき、5.0kN/uの等分布荷重に耐える仕様です。
  • 受枠のボルト固定部は、土や埃が溜まりにくい形状です。
  • 受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。
  • 建築外構における犬走りや、室内の窓際などでの使用に適しています。

製品図面

SYQL


固定ボルト部詳細図
SYRL-20

すきま6mm
メインバー断面図

    部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. アンカー
    材質:SGHC
  6. 六角穴付ボタンボルト(M6×8)
    材質:SUS304
  7. ベースプレート
    材質:SUS304
  8. コの字プレート
    材質:SUS304
  9. 六角ナット(M6)
    材質:SUS304

    販売情報

  • ボルトの締め付けは、六角棒スパナ(呼び4・別売)をご使用ください。

    注文・発注情報

  • ご注文は下記要領でご指示ください。

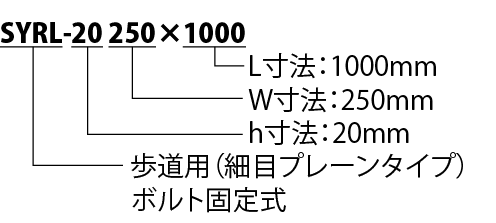

    SYRL-20 250×1000
    歩道用(細目プレーンタイプ)
    ボルト固定式 すきま:9mm
    H寸法:20mm
    W寸法:250mm
    L寸法:1000mm

寸法・質量表<単位:mm>

呼称 みぞ幅 W 質量(kg/枚) 受枠
150×1000 100 150 3.6 SL-20N
200×1000 150 200 4.4 SL-20N
250×1000 200 250 5.2 SL-20N
300×1000 250 300 6.1 SL-20N
350×1000 300 350 7.0 SL-20N


価格(消費税は含まれておりません)

グレーチング 受枠 図面・施工要領書等
製品名 価格(円/枚) 製品符号 価格(円/m)
SYRL-20 150×1000 24,300 SL-20N 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYRL-20 200×1000 27,300 SL-20N 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYRL-20 250×1000 32,400 SL-20N 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYRL-20 300×1000 35,400 SL-20N 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
SYRL-20 350×1000 38,700 SL-20N 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
※受枠は両側1m当りの価格です。
