床排水金物

コンクリート製流し用 椀型流しトラップ

T14BA-S
JCW202
T14BA(SU)該当品

製品写真

T14BA-S

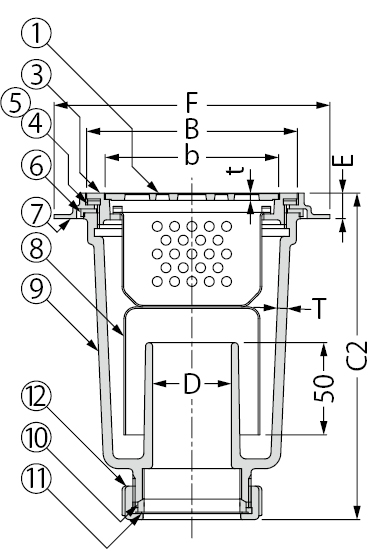

製品図面

T14BA-S

取付穴寸表<単位:mm>

呼称 ΦX ΦY ΦZ
40(1/2吋) 109 97 MIN8
50(2) 123 110 MIN8
  • 金属製流し用の取付穴
  • T14BA-S


      部品構成

    1. ストレーナー
      材質:SCS13
    2. 金具枠
      材質:SCS13
    3. ワッシャA
      材質:ポリエチレン
    4. パッキンA
      材質:クロロプレンゴム
    5. パッキンB
      材質:クロロプレンゴム
    6. 埋込金具
      材質:SCS13
    7. 封水バスケット
      材質:SUS304
    8. 本体
      材質:FC150  処理:樹脂系塗装
    9. ナットパッキン
      材質:クロロプレンゴム
    10. ワッシャB
      材質:ポリエチレン
    11. ナット
      材質:SCS13

      注文・発注情報

    • 適用排水管は、硬質塩化ビニル管、配管用炭素鋼鋼管です。

    寸法表<単位:mm>

    呼称 B b C2 D E F T t
    40(1 1/2吋) 107 88 166 40 12 140 5 3.5
    50(2) 120 101 191 50 12 160 5 3.5

    価格(消費税は含まれておりません)

    製品符号−呼称 価格(円/個) 図面等
    T14BA−S−40 19,800
    T14BA−S−50 25,000
