床排水金物

コンクリート製流し用 椀型流しトラップ

製品符号:T14BB-S

製品写真

T14BB-S

製品の特徴

  • 表面は非鏡面仕上です。

規格対照表

規格名称 記号
日本鋳鉄ふた・排水器具工業会規格 JCW202 / T14BB(SU)

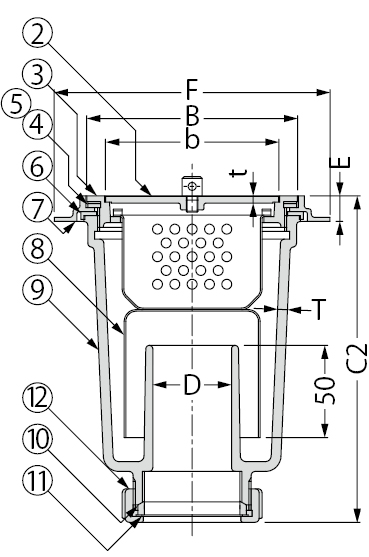

製品図面

T14BB-S

T14BB-S

取付穴寸表<単位:mm>

呼称 ΦX ΦY ΦZ
40(1/2吋) 109 97 MIN8
50(2) 123 110 MIN8
  • 金属製流し用の取付穴

  • 部品構成

    1. 共栓
      材質:SCS13
    2. 金具枠
      材質:SCS13
    3. ワッシャA
      材質:ポリエチレン
    4. パッキンA
      材質:クロロプレンゴム
    5. パッキンB
      材質:クロロプレンゴム
    6. 埋込金具
      材質:SCS13
    7. 封水バスケット
      材質:SUS304
    8. 本体
      材質:FC150
      処理:樹脂系塗装
    9. ナットパッキン
      材質:クロロプレンゴム
    10. ワッシャB
      材質:ポリエチレン
    11. ナット
      材質:SCS13

    施工情報

    • T14BB-Sの共栓は、構造上完全に水を止めることはできません。

    注文・発注情報

    • 適用排水管は、硬質塩化ビニル管、配管用炭素鋼鋼管です。

    寸法表<単位:mm>

    呼称 B b C2 D E F T t
    40(1 1/2吋) 107 88 166 40 12 140 5 3.5
    50(2) 120 101 191 50 12 160 5 3.5

    価格

    製品符号−呼称 価格(円/個) 図面等
    T14BB-S-40 30,700
    T14BB-S-50 36,400
    ※価格には消費税は含まれておりません。
