床排水金物

非防水用 椀型洗濯機トラップ

T5W-A

製品写真

T5W-A


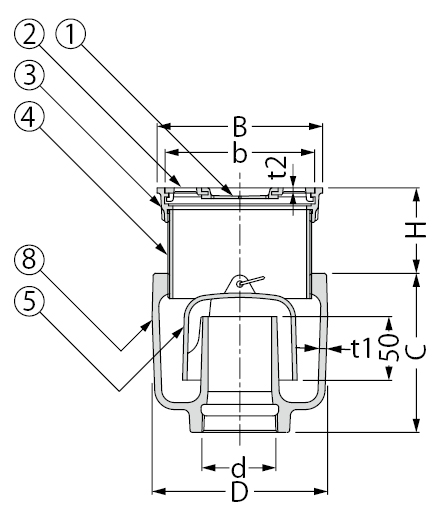

製品図面

T5W-A

椀詳細寸法<単位:mm>

呼称 W h1 h2 h3
50(2吋) Φ90 68 14 3.5

T5W-A


    部品構成

  1. ホースロ
    材質:クロロプレンゴム
  2. ストレーナー
    材質:CAC202  処理:ニッケル−クロムめっき
  3. 金具枠
    材質:CAC202  処理:ニッケル−クロムめっき
  4. 調節管
    材質:SGP  処理:電気亜鉛めっき

  5. 材質:FC150  処理:樹脂系塗装
  6. 本体
    材質:FC150  処理:樹脂系塗装

    注文・発注情報

  • 適用洗濯機ホースは、外径36mm以下のものが使用できます。
    調節管は長さ70mmです。

寸法表<単位:mm>

呼称 B b C D ねじ径d H t1 t2
50(2吋) 130 117 125 136 Rc2 27〜80 5.5 3
※Rcは管用テーパめねじ(JIS B 0203)を表します。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
T5W−A−50 17,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
