床排水金物

防水層用(アスファルト防水)椀型洗濯機トラップ

製品符号:T5W-B

製品写真

T5W-B

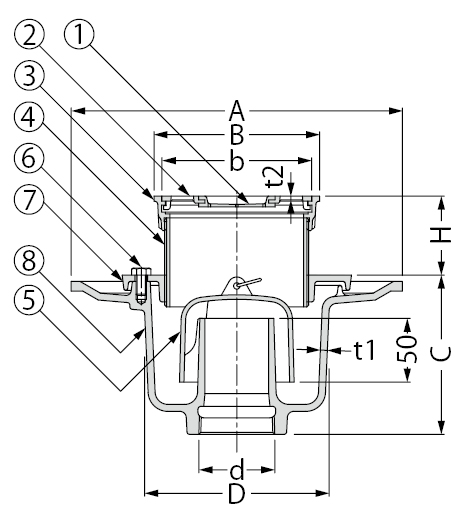

製品図面

T5W-B

T5W-B

椀詳細寸法<単位:mm>

呼称 W h1 h2 h3
50(2吋) Φ90 68 14 3.5

部品構成

  1. ホースロ
    材質:クロロプレンゴム
  2. ストレーナー
    材質:CAC202
    処理:ニッケルめっき
  3. 金具枠
    材質:CAC202
    処理:ニッケルめっき
  4. 調節管
    材質:SGP
    処理:電気亜鉛めっき

  5. 材質:FC150
    処理:樹脂系塗装
  6. ボルト
    材質:SS400
    処理:電気亜鉛めっき
  7. 座板
    材質:FC150
    処理:樹脂系塗装
  8. 本体
    材質:FC150
    処理:樹脂系塗装

注文・発注情報

  • 適用洗濯機ホースは、外径36mm以下のものが使用できます。
  • 調節管は長さ70mmです。

寸法表<単位:mm>

呼称 A B b C D ねじ径d H t1 t2
50(2吋) 260 130 117 125 136 Rc2 27〜80 5.5 3
※Rcは管用テーパめねじ(JIS B 0203)を表します。

価格

製品符号−呼称 価格(円/個) 図面等
T5W-B 30,100 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
