ルーフドレン関連製品

脱落防止型
アンカー付スラブ貫通スリーブ(ホワイト色)

製品符号:TKT-W
耐候性向上仕様

製品写真

製品の特徴

  • たて樋、配管などを通す貫通穴をスラブコンクリートに設けるための打込型金具です。
  • コンクリート打設後にスペーサーを踏んでもズレ落ちないアンカー付です。
  • ホワイト色のスペーサー部品を採用しており、意匠性が重視されるマンションなどの建物にご使用いただけます。(アンカーはグレー色となります。)
  • パイプの外層部に紫外線による変色・退色を抑制し、長期間色合いを保つ耐候性向上樹脂をコーティングしています。
  • 型枠への取り付けが容易で、コンクリート打設と同時に貫通穴が設けられるため、工期短縮に貢献します。

製品図面

TKT-W

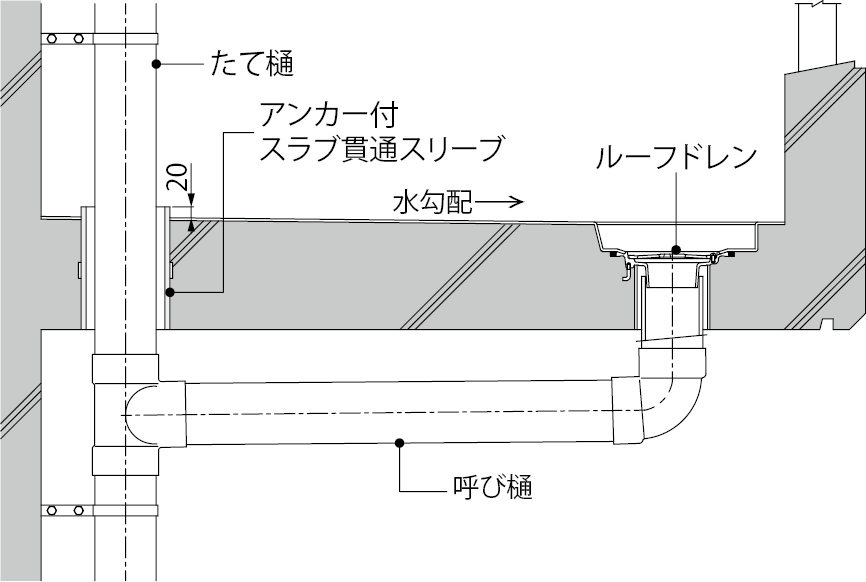

スラブ貫通スリーブ 納まり図


TKT-W

バルコニーで、中継用ルーフドレンを使用しない納まりにご使用いただけます。

部品構成

  1. スペーサー
    材質:硬質ポリ塩化ビニル(ホワイト色)
  2. アンカー
    材質:硬質ポリ塩化ビニル(グレー色)
  3. 養生蓋
    材質:SGHC
  4. 位置決めプレート
    材質:SPHC
  5. 長ねじボルト
    材質:SWRM8
  6. 蝶ナット
    材質:SPCC

設計情報

  1. L寸法はスラブ厚+20mm程度で設定してください。
  2. スペーサーをスラブ上面より突出させることで、階下への覆水等の落下を防げます。

注文・発注情報

  1. ご注文の際はL寸法をご指示ください。
  2. <例>TKT-W-VU125 L=230
  3. L寸法が標準品以外の場合でも対応可能です。
    L寸法をご指示ください。
  4. スペーサーがグレー色の製品もラインナップしています。
    製品符号:TKTをご覧ください。

寸法表<単位:mm>

呼称 A B L
VU100 107 114 100〜
VU125 131 140 100〜
VU150 154 165 100〜

価格

製品符号−呼称 価格(円/個)
L=100〜200 L=201〜250 L=251〜300 L=301〜350
TKT-W-VU100 5,700 6,400 7,100 7,700
TKT-W-VU125 6,600 7,600 8,600 9,500
TKT-W-VU150 9,200 10,700 12,200 13,500
※価格には消費税は含まれておりません。
