通気金物

床下換気孔

UA

製品写真

UA

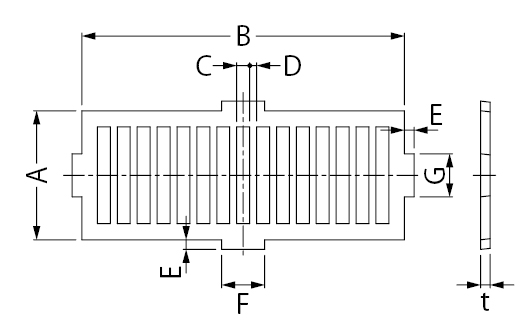

製品図面

UA


部品構成

  • 本体
    材質:FC150※ 処理:樹脂系塗装

  • ※呼称150×500及び170×420の材質はFC200です。

    寸法表<単位:mm>

    呼称 A B t C D E F G 開口面積(mm2)
    100×500 100 500 7 12 6 9 30 30 20,100
    120×300 120 300 9 12 6 9 40 40 16,200
    150×300 150 300 9 12 6 9 40 40 21,600
    150×500 150 500 7 12 8 10 40 30 34,500
    170×420 170 420 9 12 6 9 40 40 37,000

    価格(消費税は含まれておりません)

    製品符号−呼称 価格(円/個) 図面・施工要領書等
    UA 100×500 1,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
    UA 120×300 1,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
    UA 150×300 1,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
    UA 150×500 1,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
    UA 170×420 1,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
