車止め

上下式 スプリング付 ステンレス製 車止め ワンタッチ錠付
チェーン内蔵タイプ(C)・チェーン端部用(E)・チェーンなし(N)

UDタイプ S

製品写真

UDタイプ S

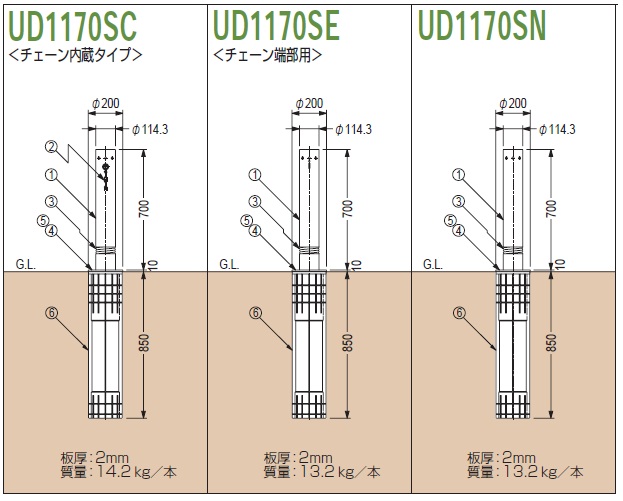

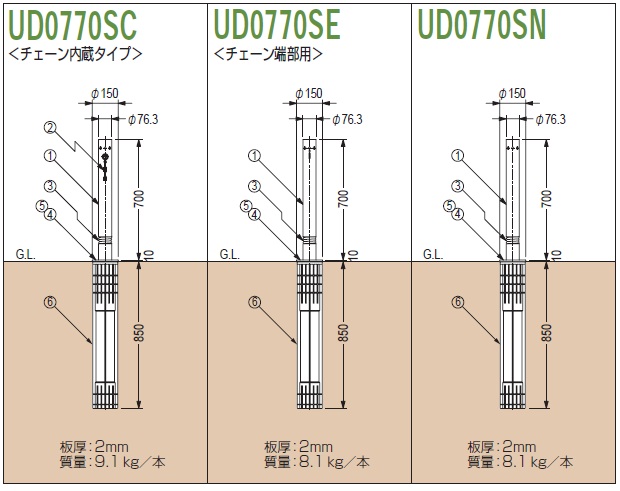

製品図面

UDタイプ S
UDタイプ S



    部品構成

  1. 支柱 材質:SUS304
        処理:ヘアライン仕上
  2. 鎖 材質:SUS304
  3. スプリング 材質:SUS304
  4. 化粧プレート 材質:SUS304
              処理:ヘアライン仕上
  5. パイプガイド 材質:ポリプロピレン
  6. 埋設管 材質:ポリプロピレン

    設計情報

  • チェーン端部用には鎖は内蔵されておりません。


チェーン内蔵タイプ 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
UD0770SC 67,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
UD1170SC 118,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書


チェーン端部用 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
UD0770SE 57,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
UD1170SE 105,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書


チェーンなし 価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・取扱説明書等
UD0770SN 55,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
UD1170SN 100,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
