車止め

上下式　スプリング付　ステンレス製　南京錠付
チェーン内蔵タイプ（C）・チェーン端部用（E）・チェーンなし（N）

製品符号：UD-SL

製品写真

UDタイプ　S

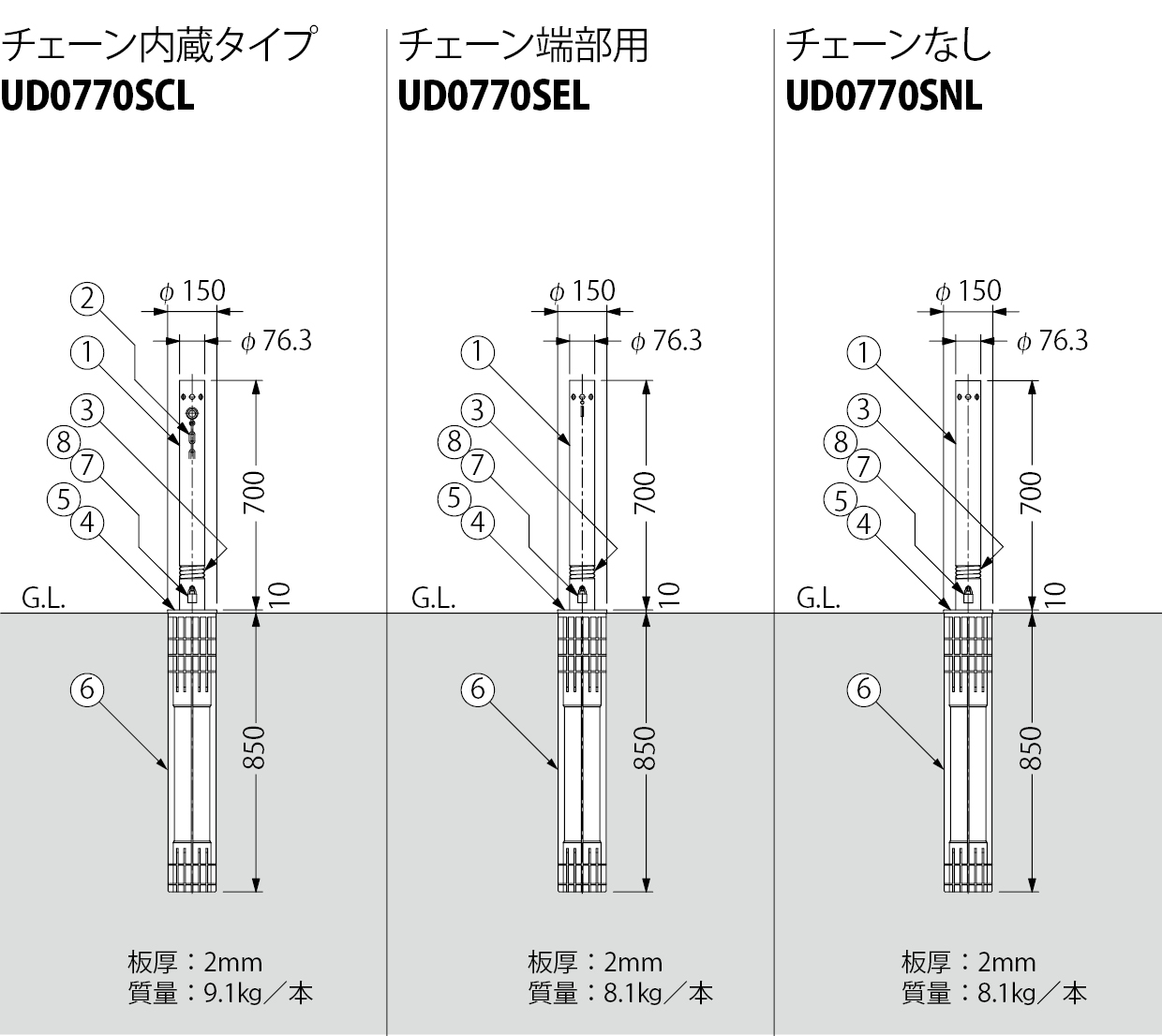

製品図面

UDタイプ　SL
UDタイプ　SL

    部品構成

  1. 支柱
    材質：SUS304
    処理：ヘアライン仕上
  2. 鎖
    材質：SUS304
  3. スプリング
    材質：SUS304
  4. 化粧プレート
    材質：SUS304
    処理：ヘアライン仕上
  5. パイプガイド
    材質：ポリプロピレン
  6. 埋設管
    材質：ポリプロピレン
  7. ロックピン
    材質：SCS13A
  8. 南京錠
    材質：CAC202

    設計情報

  • チェーン端部用には鎖は内蔵されておりません。

ワンポイント情報

チェーン内蔵タイプ　価格

製品符号 価格（円/本） 図面・施工要領書等
UD0770SCL 82,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
UD1170SCL 149,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書

チェーン端部用　価格

製品符号 価格（円/本） 図面・施工要領書等
UD0770SEL 66,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
UD1170SEL 129,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書

チェーンなし　価格

製品符号 価格（円/本） 図面・施工要領書等
UD0770SNL 64,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
UD1170SNL 127,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
※価格には消費税は含まれておりません。
