通気金物
ベントキャップ 露出型開閉式 アルミニウム製
製品写真

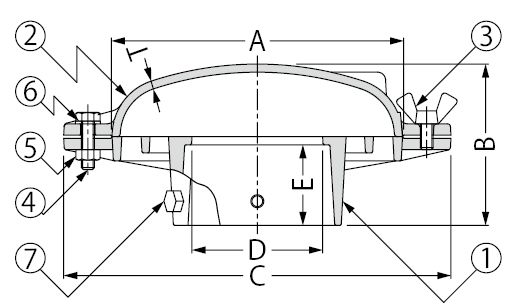

製品図面
部品構成
- 本体
材質：AC7A - 蓋
材質：AC7A - 蝶ボルト
材質：SUS304 - ボルト
材質：SUS304 - Uナット
材質：SUS304 - ワッシャ
材質：SUS304 - 締付ボルト
材質：SUS304
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | E | T |
|---|---|---|---|---|---|---|
| 80(3吋） | 180 | 100 | 240 | 81 | 50 | 5 |
| 100(4) | 220 | 110 | 280 | 105 | 50 | 5 |
| 125(5) | 265 | 115 | 325 | 131 | 50 | 6 |
価格
| 製品符号−呼称 | 価格（円/個） | 図面等 |
|---|---|---|
| VD-80 | 33,100 | |
| VD-100 | 36,500 | |
| VD-125 | 51,400 |
