現場打側溝用スリットみぞ蓋　センタースリット

現場打側溝用スリットみぞ蓋　敷地内用　スリット幅60mm　スライドスクリューロック式
細目タイプ（すきま6mm／開口5mm）鋳鉄製スリット／スチール製枠

製品の特徴

• スリット蓋には、ガタツキや跳ね上がりを防止するロック金具が付いています。
• スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製、滑り止め模様は、鋳物素材の質感を活かした梨地模様です。

• 新規の現場打だけでなく、既設のコンクリート側溝へ取り付ける、改修工事にも使用できます。

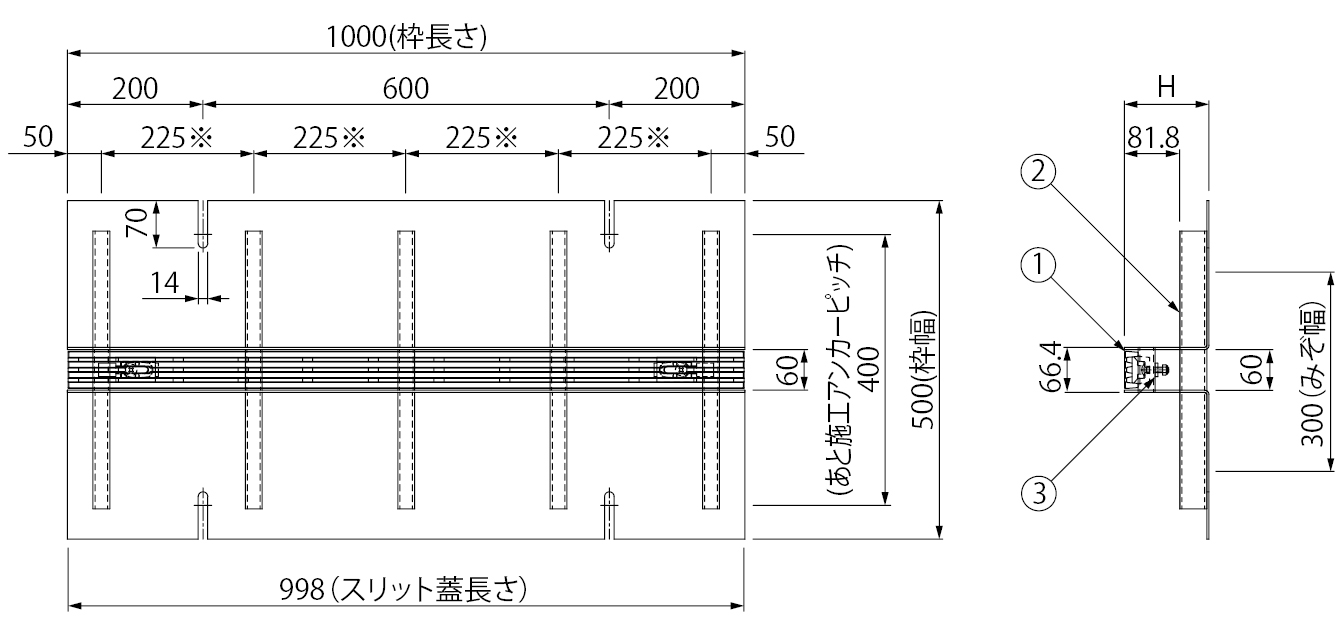

製品図面

※枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。

スリット蓋寸法図

納まり図

部品構成

1. スリット蓋
   材質：FCD500
   処理：樹脂系塗装
2. 枠
   材質：SPHC
   処理：溶融亜鉛めっき
3. ロック金具
   材質：SUS304

別売部品

• 開閉ハンドル E型
• すきま保持金具 KP

設計情報

1. 枠の端尺最小寸法はL＝300mmです。
2. 枠端部にエンドプレート加工が必要な場合はご指示ください。

施工情報

1. 枠の固定は、あと施工アンカー（別売）を使用します。

寸法表＜単位：mm＞

価格

適用荷重	スリット蓋			枠			価格 (円/セット)	図面・施工要領書等
	製品符号	呼称	価格 (円/枚)	製品符号	呼称	価格 (円/枚)
T-14	VGQM	0620	12,300	BCIT	14EG-3020 S=60	32,900	45,200
T-2	VGQM	0620	12,300	BCIT	2EG-3020 S=60	26,200	38,500

スチール製枠　加工費
