ボーダースリット スリット幅60mm

U字溝用スリットみぞ蓋 敷地境界用 スライドスクリューロック式
細目タイプ(スリットすきま6mm/開口5mm) 滑り止め模様(梨地模様)付 鋳鉄製スリット/スチール製枠

適用荷重:T-14、T-2
U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。
蓋 製品符号:VGQM スリットすきま6mm/開口5mm
枠 製品符号:BKIT-E S=60

製品写真

製品の特徴

  • 排水開口部を敷地境界間際に設置できます。
  • スリット蓋には、ガタツキや跳ね上がりを防止するロック金具が付いています。
  • スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製、滑り止め模様は、鋳物素材の質感を活かした梨地模様です。
  • JIS A 5372 推奨仕様E-1 U形側溝に適合します。

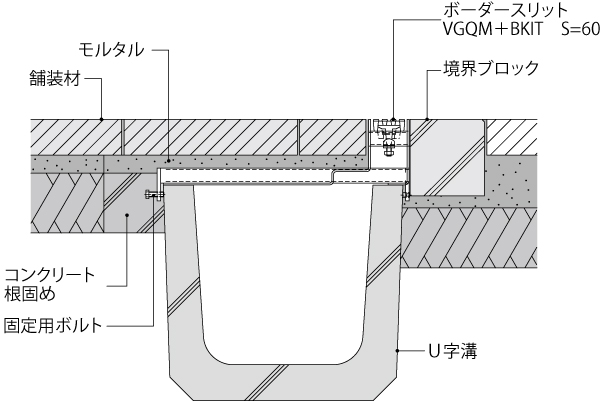

納まり図


VGQM+BKIT-E

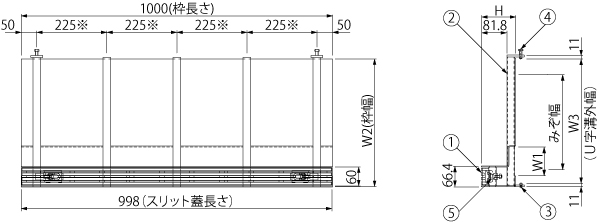

製品図面

BKIT-E+VGQM
※枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。

スリット蓋寸法図

BKIT-E+VGQM

滑り止め模様(梨地模様)

BKIT-E+VGQM

部品構成

  1. スリット蓋
    材質:FCD500
    処理:樹脂系塗装

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付止めねじ(M8×12)
    材質:SS400
    処理:電気亜鉛めっき
  4. 六角ボルト(M8×25)
    材質:SS400
    処理:電気亜鉛めっき
  5. ロック金具
    材質:SUS304

付属部品

  • 六角棒スパナ 呼び4

別売部品

設計情報

  1. 枠の端尺最小寸法はL=300mmです。
  2. 枠端部にエンドプレート加工が必要な場合はご指示ください。

注文・発注情報

  1. ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-2・みぞ幅150用の場合
    蓋:VGQM-0620
    枠:BKIT-2E-1520 S=60

寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 H 枠質量(kg)
T-14 150 0620 4.2 14E-1520 S=60 90 221 210 125 13.9
180 0620 4.2 14E-1820 S=60 90 261 250 125 15.6
240 0620 4.2 14E-2420 S=60 90 341 330 125 19.0
300 0620 4.2 14E-3020 S=60 90 411 400 125 21.5
T-2(歩行用兼用) 150 0620 4.2 2E-1520 S=60 90 221 210 110 11.9
180 0620 4.2 2E-1820 S=60 90 261 250 110 12.9
240 0620 4.2 2E-2420 S=60 90 341 330 110 15.5
300 0620 4.2 2E-3020 S=60 90 411 400 110 17.7

価格

適用荷重 スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VGQM 0620 12,300 BKIT 14E-1520 S=60 23,300 35,600 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VGQM 0620 12,300 BKIT 14E-1820 S=60 26,600 38,900 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VGQM 0620 12,300 BKIT 14E-2420 S=60 33,800 46,100 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VGQM 0620 12,300 BKIT 14E-3020 S=60 37,600 49,900 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
T-2 VGQM 0620 12,300 BKIT 2E-1520 S=60 20,000 32,300 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VGQM 0620 12,300 BKIT 2E-1820 S=60 21,900 34,200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VGQM 0620 12,300 BKIT 2E-2420 S=60 26,400 38,700 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VGQM 0620 12,300 BKIT 2E-3020 S=60 29,900 42,200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
※価格には消費税は含まれておりません。

スチール製枠 加工費

BKIT-E エンドプレート加工費(片側1ヶ所当り) 3,900円加算
※価格には消費税は含まれておりません。
