ボーダースリット

U字溝用スリットみぞ蓋 敷地内用(スリット幅60mm) スライドスクリューロック式
細目タイプ(すきま5mm) ダクタイル鋳鉄製スリット
スチール製枠

蓋:VGRM スリットすきま5mm
枠:BCIT-E

製品写真

VGRM+BCIT-E

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • スリット蓋を梁で支える独自構造により、スリット幅=実開口としてスリット幅60mmを実現しました。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製です。
  • 強度はT-14用とT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

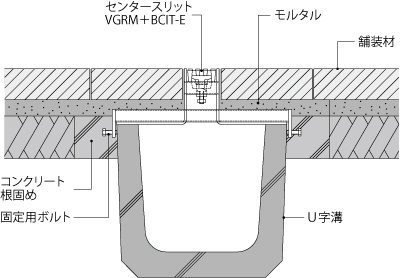

VGRM+BCIT-E 納まり図


VGRM+BCIT-E

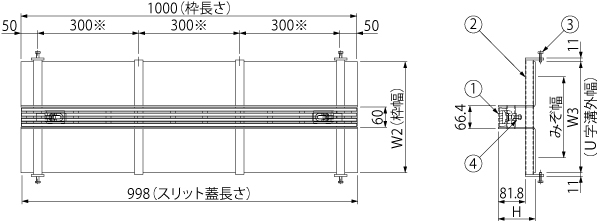

製品図面

VGRM+BCIT-E

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
VGRM+BCIT-E


    部品構成

  1. スリット蓋
    材質:FCD500
    処理:樹脂系塗装
  2. 枠 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  4. ロック金具
    材質:SUS304

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-2・みぞ幅150用の場合
       蓋:VGRM-0625
       枠:BCIT-2E-1525 S=60


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W2 W3 H 枠質量(kg)
T-14 150 0625 4.9 14E-1525 S=60 210 210 125 13.1
180 0625 4.9 14E-1825 S=60 250 250 125 14.6
240 0625 4.9 14E-2425 S=60 330 330 125 17.8
300 0625 4.9 14E-3025 S=60 400 400 125 20.4
T-2 150 0625 4.9 2E-1525 S=60 210 210 110 10.5
180 0625 4.9 2E-1825 S=60 250 250 110 11.7
240 0625 4.9 2E-2425 S=60 330 330 110 14.1
300 0625 4.9 2E-3025 S=60 400 400 110 16.2


価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VGRM 0625 9,900 BCIT-14E 1525 S=60 22,400 32,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 0625 9,900 BCIT-14E 1825 S=60 24,500 34,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 0625 9,900 BCIT-14E 2425 S=60 28,200 38,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 0625 9,900 BCIT-14E 3025 S=60 29,800 39,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VGRM 0625 9,900 BCIT-2E 1525 S=60 19,300 29,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 0625 9,900 BCIT-2E 1825 S=60 20,300 30,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 0625 9,900 BCIT-2E 2425 S=60 22,400 32,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 0625 9,900 BCIT-2E 3025 S=60 24,500 34,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
