ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅100mm スライドスクリューロック式
細目タイプ(すきま9mm/開口7mm) ダクタイル鋳鉄製スリット
スチール製枠

蓋:VGRM スリットすきま9mm/開口7mm
枠:BKIT-E S=100

製品写真

VGRM+BKIT-E

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製です。
  • 強度はT-14用とT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

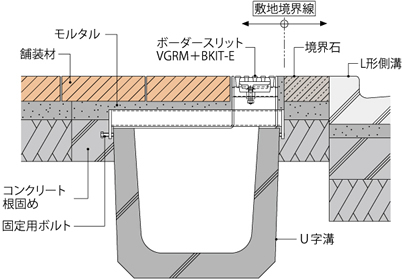

VGRM+BKIT-E 納まり図


VGRM+BKIT-E

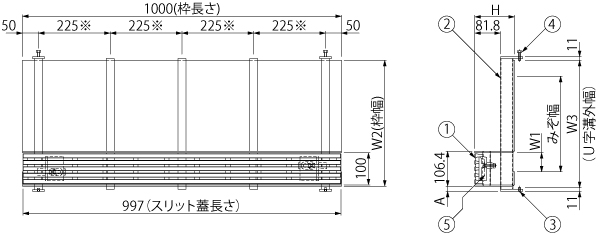

製品図面

BKIT-E+VGRM

※枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。
BKIT-E+VGRM


    部品構成

  1. スリット蓋
    材質:材質:FCD500
    処理:樹脂系塗装

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. ロック金具 材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-2・みぞ幅150用の場合
       蓋:VGRM-1025
       枠:BKIT-2E-1525 S=100


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 A H 枠質量(kg)
T-14 150 1025 7.6 14E-1525
S=100
72.7 210.5 210 10.5 125 12.9
180 1025 7.6 14E-1825
S=100
67.7 250.5 250 10.5 125 14.6
240 1025 7.6 14E-2425
S=100
57.7 330.5 330 10.5 125 18.0
300 1025 7.6 14E-3025
S=100
52.7 400.5 400 10.5 125 20.5
T-2 150 1025 7.6 2E-1525
S=100
72.7 210.5 210 10.5 110 10.9
180 1025 7.6 2E-1825
S=100
67.7 250.5 250 10.5 110 11.9
240 1025 7.6 2E-242
S=1005
57.7 330.5 330 10.5 110 14.5
300 1025 7.6 2E-3025
S=100
52.7 400.5 400 10.5 110 16.7


価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VGRM 1025 12,200 BKIT 14E-1525 S=100 20,900 33,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 1025 12,200 BKIT 14E-1825 S=100 22,400 34,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 1025 12,200 BKIT 14E-2425 S=100 25,900 38,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 1025 12,200 BKIT 14E-3025 S=100 28,200 40,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VGRM 1025 12,200 BKIT 2E-1525 S=100 17,200 29,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 1025 12,200 BKIT 2E-1825 S=100 18,800 31,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 1025 12,200 BKIT 2E-2425 S=100 22,200 34,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VGRM 1025 12,200 BKIT 2E-3025 S=100 24,500 36,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
※蓋が端尺となる場合は、蓋定尺価格+切断加工費の価格となります。
