バーチカルスリット

U字溝用スリットみぞ蓋 敷地内用 スライドスクリューロック式
ダクタイル鋳鉄製スリット(すきま7mm)
スチール製枠

蓋:VGRM スリットすきま7mm
枠:VTL-E

製品写真

VTL-E+VGRM

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 枠は左右一体型の独自構造により、ボルトで仮固定する簡単施工で、工期短縮・トータルコスト低減が可能です。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製です。
  • 強度はT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

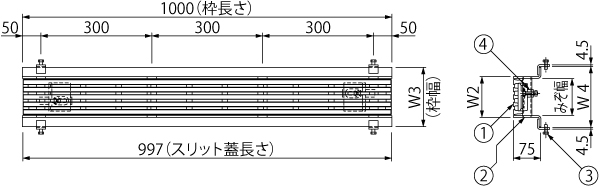

製品図面

VTL-E+VGRM

VTL-E+VGRM


    部品構成

  1. スリット蓋
    材質:FCD500
    処理:樹脂系塗装

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  4. ロック金具
    材質:SUS304

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    みぞ幅90mmのU字溝には、みぞ幅100mm用をご使用ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>みぞ幅100用の場合
       蓋:VGRM-1025
       枠:VTL-2E-1025


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W2 W3 W4 枠質量(kg)
T-2
(歩行用兼用)
100(90) 1025 7.6 2E-1025 106.4 160 166 5.1


価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-2 VGRM 1025 12,200 VTL-2E 1025 8,900 21,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
