ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅60mm スライドスクリューロック式
細目タイプ(すきま6mm/開口5mm)  滑り止め模様付 鋳鉄製スリット
スチール製枠(溶融亜鉛めっき+黒塗装仕様)

蓋:VGSM スリットすきま6mm/開口5mm
枠:BKIT-EB S=60

製品写真

VGSM+BKIT-E

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 枠は溶融亜鉛めっきに黒色の塗装を施し、スリット蓋と同色で目立たない仕様です。
  • 敷地境界側の側面を従来よりさらにフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製です。
  • 強度はT-14用・T-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

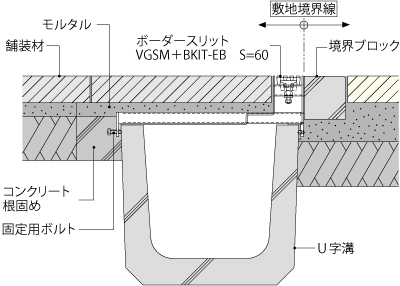

VGSM+BKIT-EB 納まり図


VGSM+BKIT-E


製品図面

BKIT-E+VGSM

※枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。
BKIT-E+VGSM


    部品構成

  1. スリット蓋
    材質:FCD500
    処理:樹脂系塗装

  2. 材質:SPHC
    処理:溶融亜鉛めっき+アクリル樹脂塗装
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-2・みぞ幅150用の場合
       蓋:VGSM-0620
       枠:BKIT-2EB-1520 S=60


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 H 枠質量(kg)
T-14 150 0620 4.2 14EB-1520 S=60 90 221 210 125 13.9
180 0620 4.2 14EB-1820 S=60 90 261 250 125 15.6
240 0620 4.2 14EB-2420 S=60 90 341 330 125 19.0
300 0620 4.2 14EB-3020 S=60 90 411 400 125 21.5
T-2 150 0620 4.2 2EB-1520 S=60 90 221 210 110 11.9
180 0620 4.2 2EB-1820 S=60 90 261 250 110 12.9
240 0620 4.2 2EB-2420 S=60 90 341 330 110 15.5
300 0620 4.2 2EB-3020 S=60 90 411 400 110 17.7


VGSM スリットすきま6mm 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VGSM 0620 9,000 BKIT 14EB-1520
S=60
28,000 37,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VGSM 0620 9,000 BKIT 14EB-1820
S=60
29,800 38,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VGSM 0620 9,000 BKIT 14EB-2420
S=60
33,800 42,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VGSM 0620 9,000 BKIT 14EB-3020
S=60
36,300 45,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
T-2 VGSM 0620 9,000 BKIT 2EB-1520
S=60
24,000 33,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VGSM 0620 9,000 BKIT 2EB-1820
S=60
26,000 35,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VGSM 0620 9,000 BKIT 2EB-2420
S=60
29,500 38,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VGSM 0620 9,000 BKIT 2EB-3020
S=60
32,200 41,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
