ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅100mm スライドスクリューロック式
細目タイプ  滑り止め模様付 スチール製スリット
スチール製枠

蓋:VQXB スリットすきま10mm(P=15)・VSXBスリットすきま7mm(P=10)
枠:BKIT-E S=100

製品写真

BKIT-E+VQXB

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • 強度はT-14用とT-2用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

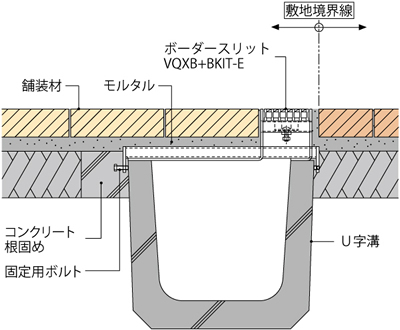

VQXB+BKIT-E 納まり図


VQXB+BKIT-E

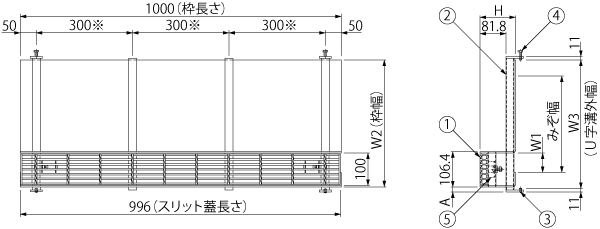

製品図面

BKIT-E+VQXB

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
BKIT-E+VQXB


    部品構成

  1. スリット蓋
    材質:SS400
    処理:溶融亜鉛めっき

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    スリット蓋ボルト固定タイプも製作できます。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-14・みぞ幅150・スリットすきま10mm(P=15)用の場合
       蓋:VQXB-1025
       枠:BKIT-14E-1525 S=100


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 A H 枠質量(kg)
P=15 P=10
T-14 150 1025 5.5 6.3 14E-1525
S=100
72.7 210.5 210 10.5 125 12.9
180 1025 5.5 6.3 14E-1825
S=100
67.7 250.5 250 10.5 125 14.6
240 1025 5.5 6.3 14E-2425
S=100
57.7 330.5 330 10.5 125 18.0
300 1025 5.5 6.3 14E-3025
S=100
52.7 400.5 400 10.5 125 20.5
T-2 150 1025 5.5 6.3 2E-1525
S=100
72.7 210.5 210 10.5 110 10.9
180 1025 5.5 6.3 2E-1825
S=100
67.7 250.5 250 10.5 110 11.9
240 1025 5.5 6.3 2E-2425
S=100
57.7 330.5 330 10.5 110 14.5
300 1025 5.5 6.3 2E-3025
S=100
52.7 400.5 400 10.5 110 16.7


VQXB スリットすきま10mm(P=15) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VQXB 1025 P=15 9,000 BKIT 14E-1525 S=100 20,900 29,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VQXB 1025 P=15 9,000 BKIT 14E-1825 S=100 22,400 31,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VQXB 1025 P=15 9,000 BKIT 14E-2425 S=100 25,900 34,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VQXB 1025 P=15 9,000 BKIT 14E-3025 S=100 28,200 37,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VQXB 1025 P=15 9,000 BKIT 2E-1525 S=100 17,200 26,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VQXB 1025 P=15 9,000 BKIT 2E-1825 S=100 18,800 27,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VQXB 1025 P=15 9,000 BKIT 2E-2425 S=100 22,200 31,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VQXB 1025 P=15 9,000 BKIT 2E-3025 S=100 24,500 33,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書


VSXB スリットすきま7mm(P=10) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSXB 1025 P=10 11,700 BKIT 14E-1525 S=100 20,900 32,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSXB 1025 P=10 11,700 BKIT 14E-1825 S=100 22,400 34,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSXB 1025 P=10 11,700 BKIT 14E-2425 S=100 25,900 37,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSXB 1025 P=10 11,700 BKIT 14E-3025 S=100 28,200 39,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VSXB 1025 P=10 11,700 BKIT 2E-1525 S=100 17,200 28,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSXB 1025 P=10 11,700 BKIT 2E-1825 S=100 18,800 30,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSXB 1025 P=10 11,700 BKIT 2E-2425 S=100 22,200 33,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSXB 1025 P=10 11,700 BKIT 2E-3025 S=100 24,500 36,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
