ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅100mm スライドスクリューロック式
細目タイプ 滑り止め模様付 ステンレス製スリット
ステンレス目地付スチール製枠

蓋:VSMQ スリットすきま6mm(P=10)・スリットすきま9mm(P=13)
枠:BKIS-E S=100

製品写真

VSMQ+BKIS-E

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • スチール製枠にステンレス目地を取り付けて、トータルコストを低減しています。
  • 強度はT-14用・T-2用・歩行用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

VSMQ+BKIS-E 納まり図


VSMQ+BKIS-E

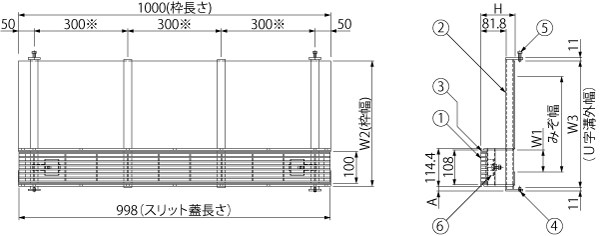

製品図面

BKIS-E+VSMQ

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
BKIS-E+VSMQ


    部品構成

  1. スリット蓋
    材質:SUS304

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 目地
    材質:SUS304
  4. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  5. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  6. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    スリット蓋ボルト固定タイプも製作できます。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称・スリットのピッチをご指示ください。
    <例>T-2・みぞ幅150・スリットすきま9mm(P=13)用の場合
       蓋:VSMQ-1020 P=13
       枠:BKIS-2E-1520 S=100


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 h 蓋質量(kg) 枠呼称 W1 W2 W3 A H 枠質量(kg)
P=13 P=10
T-14 150 1020 20 5.5 6.5 14E-1520
S=100
80.7 210.5 210 10.5 125 13.8
180 1020 20 5.5 6.5 14E-1820
S=100
75.7 250.5 250 10.5 125 15.4
240 1020 20 5.5 6.5 14E-2420
S=100
65.7 330.5 330 10.5 125 18.7
300 1020 20 5.5 6.5 14E-3020
S=100
60.7 400.5 400 10.5 125 21.6
T-2 150 1020 20 5.5 6.5 2E-1520
S=100
80.7 210.5 210 10.5 110 11.1
180 1020 20 5.5 6.5 2E-1820
S=100
75.7 250.5 250 10.5 110 12.5
240 1020 20 5.5 6.5 2E-2420
S=100
65.7 330.5 330 10.5 110 15.2
300 1020 20 5.5 6.5 2E-3020
S=100
60.7 400.5 400 10.5 110 17.5
歩行用 150 1015 15 4.1 5.0 ME-1515
S=100
80.7 210.5 210 10.5 110 10.8
180 1015 15 4.1 5.0 ME-1815
S=100
75.7 250.5 250 10.5 110 12.2
240 1015 15 4.1 5.0 ME-2415
S=100
65.7 330.5 330 10.5 110 14.9
300 1015 15 4.1 5.0 ME-3015
S=100
60.7 400.5 400 10.5 110 17.2


VSMQ スリットすきま6mm(P=10) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSMQ 1020 P=10 26,500 BKIS 14E-1520 S=100 33,800 60,300

CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書

VSMQ 1020 P=10 26,500 BKIS 14E-1820
S=100
35,500 62,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIS 14E-2420
S=100
38,500 65,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIS 14E-3020
S=100
39,700 66,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VSMQ 1020 P=10 26,500 BKIS 2E-1520
S=100
30,800 57,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIS 2E-1820
S=100
32,000 58,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIS 2E-2420
S=100
34,100 60,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIS 2E-3020
S=100
36,400 62,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 1015 P=10 22,600 BKIS ME-1515
S=100
30,200 52,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=10 22,600 BKIS ME-1815
S=100
31,300 53,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=10 22,600 BKIS ME-2415
S=100
33,400 56,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=10 22,600 BKIS ME-3015
S=100
35,700 58,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書


VSMQ スリットすきま9mm(P=13) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSMQ 1020 P=13 24,800 BKIS-14E
 S=100
1520 33,800 58,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIS-14E
 S=100
1820 35,500 60,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIS-14E
 S=100
2420 38,500 63,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIS-14E
 S=100
3020 39,700 64,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VSMQ 1020 P=13 24,800 BKIS-2E
 S=100
1520 30,800 55,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIS-2E
 S=100
1820 32,000 56,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIS-2E
 S=100
2420 34,100 58,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIS-2E
 S=100
3020 36,400 61,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 1015 P=13 20,900 BKIS-ME
 S=100
1515 30,200 51,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=13 20,900 BKIS-ME
 S=100
1815 31,300 52,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=13 20,900 BKIS-ME
 S=100
2415 33,400 54,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=13 20,900 BKIS-ME
 S=100
3015 35,700 56,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
