ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅100mm スライドスクリューロック式
細目タイプ  滑り止め模様付  ステンレス製スリット
スチール製枠

蓋:VSMQ スリットすきま6mm(P=10)・スリットすきま9mm(P=13)
枠:BKIT-E S=100

製品写真

VSMQ+BKIT-E

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • 強度はT-14用・T-2用・歩行用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

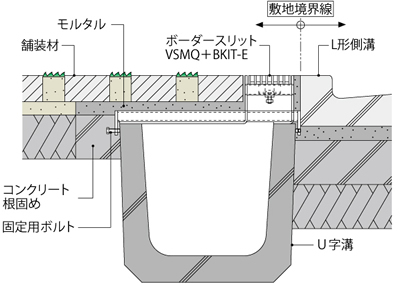

VSMQ+BKIT-E 納まり図


VSMQ+BKIT-E

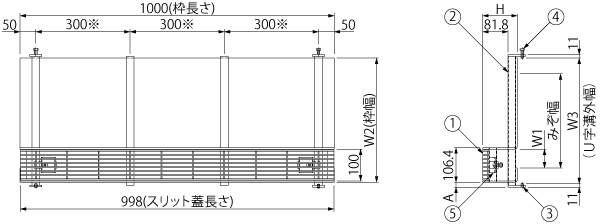

製品図面

BKIT-E+VSMQ

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
BKIT-E+VQXB


    部品構成

  1. スリット蓋 材質:SUS304

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    スリット蓋ボルト固定タイプも製作できます。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称・スリットのピッチをご指示ください。
    <例>歩行用・みぞ幅150・スリットすきま9mm(P=13)用の場合
       蓋:VSMQ-1015 P=13
       枠:BKIT-ME-1515 S=100


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 h 蓋質量(kg) 枠呼称 W1 W2 W3 A H 枠質量(kg)
P=13 P=10
T-14 150 1020 20 5.5 6.5 14E-1520
S=100
72.7 210.5 210 10.5 125 12.9
180 1020 20 5.5 6.5 14E-1820
S=100
67.7 250.5 250 10.5 125 14.6
240 1020 20 5.5 6.5 14E-2420
S=100
57.7 330.5 330 10.5 125 18.0
300 1020 20 5.5 6.5 14E-3020
S=100
52.7 400.5 400 10.5 125 20.5
T-2 150 1020 20 5.5 6.5 2E-1520
S=100
72.7 210.5 210 10.5 110 10.9
180 1020 20 5.5 6.5 2E-1820
S=100
67.7 250.5 250 10.5 110 11.9
240 1020 20 5.5 6.5 2E-2420
S=100
57.7 330.5 330 10.5 110 14.5
300 1020 20 5.5 6.5 2E-3020
S=100
52.7 400.5 400 10.5 110 16.7
歩行用 150 1015 15 4.1 5.0 ME-1515
S=100
72.7 210.5 210 10.5 110 10.9
180 1015 15 4.1 5.0 ME-1815
S=100
67.7 250.5 250 10.5 110 11.9
240 1015 15 4.1 5.0 ME-2415
S=100
57.7 330.5 330 10.5 110 14.5
300 1015 15 4.1 5.0 ME-3015
S=100
52.7 400.5 400 10.5 110 16.7


VSMQ スリットすきま6mm(P=10) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSMQ 1020 P=10 26,500 BKIT 14E-1520 S=100 22,000 48,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIT 14E-1820
S=100
23,600 50,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIT 14E-2420
S=100
27,200 53,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIT 14E-3020
S=100
29,700 56,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VSMQ 1020 P=10 26,500 BKIT 2E-1520
S=100
18,100 44,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIT 2E-1820
S=100
19,800 46,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIT 2E-2420
S=100
23,400 49,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=10 26,500 BKIT 2E-3020
S=100
25,800 52,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 1015 P=10 22,600 BKIT ME-1515
S=100
18,100 40,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=10 22,600 BKIT ME-1815
S=100
19,800 42,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=10 22,600 BKIT ME-2415
S=100
23,400 46,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=10 22,600 BKIT ME-3015
S=100
25,800 48,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書


VSMQ スリットすきま9mm(P=13) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSMQ 1020 P=13 24,800 BKIT 14E-1520 S=100 22,000 46,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIT 14E-1820
S=100
23,600 48,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIT 14E-2420
S=100
27,200 52,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIT 14E-3020
S=100
29,700 54,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VSMQ 1020 P=13 24,800 BKIT 2E-1520
S=100
18,100 42,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIT 2E-1820
S=100
19,800 44,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIT 2E-2420
S=100
23,400 48,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1020 P=13 24,800 BKIT 2E-3020
S=100
25,800 50,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 1015 P=13 20,900 BKIT ME-1515
S=100
18,100 39,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=13 20,900 BKIT ME-1815
S=100
19,800 40,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=13 20,900 BKIT ME-2415
S=100
23,400 44,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1015 P=13 20,900 BKIT ME-3015
S=100
25,800 46,700 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
