バーチカルスリット

円型水路用スリットみぞ蓋 スライドスクリューロック式
細目タイプ(すきま6mm) 滑り止め模様付 ステンレス製スリット
ステンレス製枠

蓋:VSMQすきま6mm(P=10)
枠:EVSL

製品写真

EVSL+VSMQ

製品の特徴

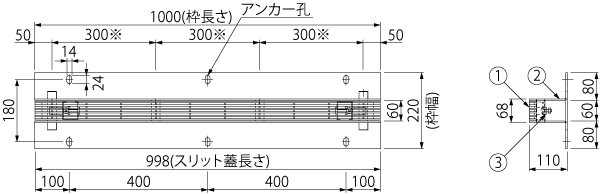

製品図面

EVSL+VSMQ


枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
アンカー孔のサイズおよびピッチの変更が可能です。
EVSL+VSMQ


    部品構成

  1. スリット蓋
    材質:SUS304

  2. 材質:SUS304
  3. ロック金具
    材質:SUS304

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    スリット蓋ボルト固定タイプも製作できます。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-2用の場合
       蓋:VSMQ-0620
       枠:EVSL-2-0620


寸法表<単位:mm>

適用荷重 蓋呼称 h 蓋質量(kg) 枠呼称 枠質量(kg)
輪荷重5トン 0620 20 4.0 R5-0620 12.1
T-2 0620 20 4.0 2-0620 12.0
歩行用 0615 15 3.0 M-0615 12.0


価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
輪荷重5トン VSMQ 0620
(P=10)
15,800 EVSL-R5 0620 34,400 50,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
T-2 VSMQ 0620
(P=10)
15,800 EVSL-2 0620 30,000 45,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 0615
(P=10)
13,200 EVSL-M 0615 30,000 43,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
