スマートスリット

鋼製溝付スリットみぞ蓋 自由勾配タイプ 境界用 細目タイプ 滑り止め模様付 ステンレス製スリット/ステンレス製枠

蓋:VSMQスリットすきま6mm(P=10)
枠:SKFS

製品写真



    製品の特徴

  • 溝底部は開放形状で、排水勾配を自由に設定できます。
  • スリット蓋を梁で支える独自構造により、縦目タイプでT-2仕様を実現しました。
  • スリット蓋はすきま6mm(P=10)の細目タイプ滑り止め模様付ステンレス製グレーチングです。
  • 強度はT-2用と歩行用を設定しています。
    鋼製溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

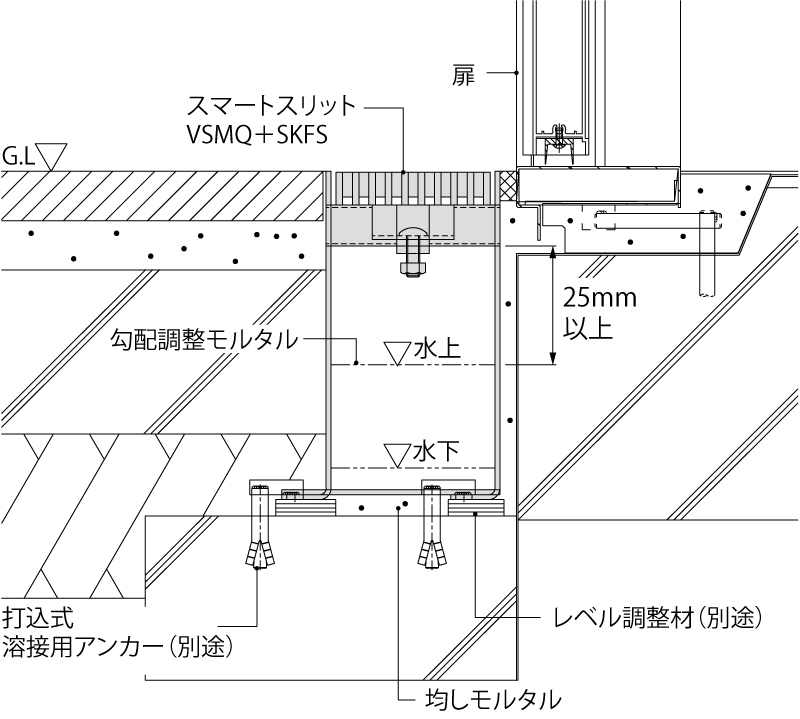

VSMQ+SKFS納まり図


製品図面


    部品構成

  1. スリット蓋
    材質:SUS304

  2. 材質:SUS304
  3. ロック金具
    材質:SUS304

    付属部品

  • 溶接用位置決め金具 材質:溶融亜鉛めっき鋼板
  • ※1物件または50mにつき1枚付属します。

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
  • 標準品以外にも、H寸法は80mm〜250mm(歩行用)まで、W1寸法は54mm〜154mm(歩行用)まで対応することができます。
  • 施工情報

  • 水上(上限)は、補強梁下端より25mm以上開けて仕上げてください。

    注文・発注情報

  • 蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>歩行用・みぞ幅100・枠高さ150・スリットすきま6mm(P=10)用の場合
    蓋:VSMQ-1015 P=10
    枠:SKFS-M-1015 H=150

寸法表<単位:mm>

適用荷重 VSMQ
蓋呼称
SKFS
枠呼称
みぞ幅 W1 W2 W3 H h 蓋質量
(kg)
枠質量(kg)
T-2 1020 2-1020 H=120 100 94 106 133 120 20 6.5 6.7
1020 2-1020 H=150 100 94 106 133 150 20 6.5 8.1
1020 2-1020 H=200 100 94 106 133 200 20 6.5 10.2
歩行用 1015 M-1015 H=120 100 94 106 133 120 15 5.0 6.7
1015 M-1015 H=150 100 94 106 133 150 15 5.0 8.1
1015 M-1015 H=200 100 94 106 133 200 15 5.0 10.2

価格 (消費税は含まれておりません)

適用荷重 スリット蓋 価格
(円/セット)
