カネソウのスリットみぞ蓋シリーズ情報はこちら

バーチカルスリット

Ｕ字溝用スリットみぞ蓋　敷地内用　スライドスクリューロック式
細目タイプ　滑り止め模様付　ステンレス製スリット　
ステンレス製枠

蓋：VSMQ スリットすきま9mm（P=13）・スリットすきま6mm（P=10）
枠：VSL

製品写真

VSL+VSMQ

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • スリット蓋を梁で支える独自構造により、縦目タイプでT-2仕様を実現しました。
  • 枠は左右一体型の独自構造により、ボルトで仮固定する簡単施工で、工期短縮・トータルコスト低減が可能です。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • 強度はT-2用と歩行用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

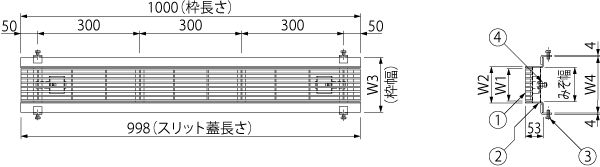

製品図面

VTL-E+VQXB

蓋ピッチ10mmはみぞ幅100mmのみの設定です。
VTL-E+VQXB

    部品構成

  1. スリット蓋
    材質：SUS304
  2. 枠
    材質：SUS304
  3. 六角ボルト
    材質：SS400（M8×25）
    処理：電気亜鉛めっき
  4. ロック金具
    材質：SUS304

    設計情報

  • 枠の端尺最小寸法はL＝300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    みぞ幅90mmのU字溝には、みぞ幅100mm用をご使用ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称・スリットのピッチをご指示ください。
    ＜例＞歩行用・みぞ幅100・スリットすきま9mm（P=13）用の場合
    　　　蓋：VSMQ-1015 P=13
    　　　枠：VSL-M-1015
    ＜例＞歩行用・みぞ幅100・スリットすきま6mm（P=10）用の場合
    　　　蓋：VSMQ-1015 P=10
    　　　枠：VSL-M-1015

寸法表＜単位：mm＞

適用荷重 みぞ幅 蓋呼称 W1 h 蓋質量（kg） 枠呼称 W2 W3 W4 枠質量(kg)
P=13 P=10 P=13 P=10
T-2 100（90） 1020 95 94 20 5.5 6.5 2-1020 107 161 168 4.5
120 1220 121 ― 20 6.9 ― 2-1220 133 187 194 4.6
150 1520 147 ― 20 8.3 ― 2-1520 159 213 220 4.8
歩行用 100（90） 1015 95 94 15 4.1 5.0 M-1015 107 161 168 4.5
120 1215 121 ― 15 5.1 ― M-1215 133 187 194 4.6
150 1515 147 ― 15 6.2 ― M-1515 159 213 220 4.8

VSMQ　スリットすきま9mm（P=13）　価格（消費税は含まれておりません）

適用
荷重		 スリット蓋 枠 価格
(円/セット)		 図面・取扱説明書等
製品符号 呼称 価格
(円/枚)		 製品符号 呼称 価格
(円/枚)
T-2 VSMQ 1020 P=13 23,600 VSL-2 1020 16,600 40,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1220 P=13 30,100 VSL-2 1220 17,100 47,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1520 P=13 35,900 VSL-2 1520 17,600 53,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 1015 P=13 19,900 VSL-M 1015 16,600 36,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1215 P=13 24,300 VSL-M 1215 17,100 41,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
VSMQ 1515 P=13 28,900 VSL-M 1515 17,600 46,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書

VSMQ　スリットすきま6mm（P=10）　価格（消費税は含まれておりません）

適用
荷重		 スリット蓋 枠 価格
(円/セット)		 図面・取扱説明書等
製品符号 呼称 価格
(円/枚)		 製品符号 呼称 価格
(円/枚)
T-2 VSMQ 1020 P=10 25,200 VSL-2 1020 16,600 41,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図 取扱説明書
歩行用 VSMQ 1015 P=10 21,500 VSL-M 1015 16,600 38,100 CAD図面DXF図面DWG図面DWG図面 ご使用願い図 取扱説明書
