ボーダースリット

ボルト固定式 U字溝用スリットみぞ蓋 敷地境界用
スリット幅60mm 細目タイプ(すきま6mm)
滑り止め模様付 ステンレス製スリット/スチール製枠

蓋:VSMQL すきま6mm(P=10)
枠:BKITL-R5S S=60

製品写真

VSMQL+BKITL

製品の特徴

  • 跳ね上がりや騒音防止のため、スリット蓋をボルトで固定しています。
  • 六角穴付きボルトの締緩作業は、専用スパナでのみ可能となっているため、盗難を防止する効果があります。
  • 敷地内等で、車両の通行のある場所での使用が可能な輪荷重5トン仕様です。
  • 外観を損なわないよう、スリット蓋のメインバーに切り欠きがありません。
  • 敷地境界側の側面をフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • JIS A 5372 推奨仕様E-1 U形側溝、推奨仕様E-2 上ぶた式U形側溝に適用します。

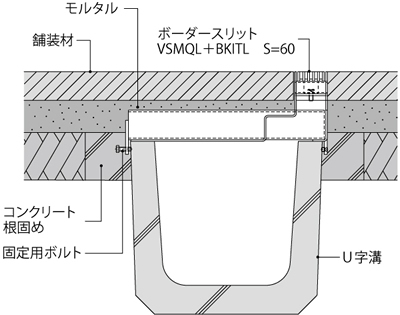

VSMQL+BKITL 納まり図


VSMQL+BKITL

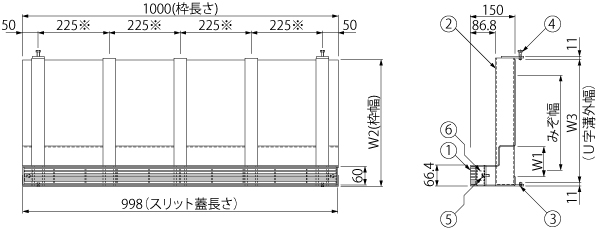

製品図面

BKITL+VSMQL

※枠の補強梁は、みぞ幅240mm以下の場合4本、取付ピッチ300mmとなります。
BKITL+VSMQL


    部品構成

  1. スリット蓋
    材質:SUS304

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. 六角穴付きボルト
    材質:SUS304(M8×16)
  6. 脱落防止用クリップ
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    六角穴付きボルトの締緩作業は、専用スパナ(別売)が必要です。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>みぞ幅150用の場合
       蓋:VSMQL-0620
       枠:BKITL-R5S-1520 S=60

寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 枠質量(kg)
輪荷重5トン 150 0620 4.0 R5S-1520 S=60 90 221 210 16.3
180 0620 4.0 R5S-1820 S=60 90 261 250 18.0
240 0620 4.0 R5S-2420 S=60 90 341 330 21.4
300 0620 4.0 R5S-3020 S=60 90 411 400 26.3


価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
輪荷重5トン VSMQL 0620 18,800 BKITL R5S-1520
S=60
24,600 43,400
VSMQL 0620 18,800 BKITL R5S-1820
S=60
26,800 45,600
VSMQL 0620 18,800 BKITL R5S-2420
S=60
31,300 50,100
VSMQL 0620 18,800 BKITL R5S-3020
S=60
33,700 52,500


製品符号 備考 価格(円/本) 製品写真
専用スパナ

SNCM+
セルロースアセテート樹脂製
BKITL用

3,000 VSXBL_BKITL
