カネソウのスリットみぞ蓋シリーズ情報はこちら

ボーダースリット　スリット幅100mm

Ｕ字溝用スリットみぞ蓋　敷地境界用　スライドスクリューロック式　
細目タイプ　滑り止め模様付　ステンレス製スリット／スチール製枠

適用荷重：T-14、T-2、歩行用
U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。
蓋 製品符号：VSMQ スリットすきま6mm（P=10）・スリットすきま9mm（P=13）
枠 製品符号：BKIT-E S=100

製品写真

製品の特徴

  • 排水開口部を敷地境界間際に設置できます。
  • スリット蓋には、ガタツキや跳ね上がりを防止するロック金具が付いています。
  • JIS A 5372 推奨仕様E-1 U形側溝に適合します。

製品図面

BKIT-E+VSMQ

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。

スリット蓋寸法図

BKIT-E+VQXB

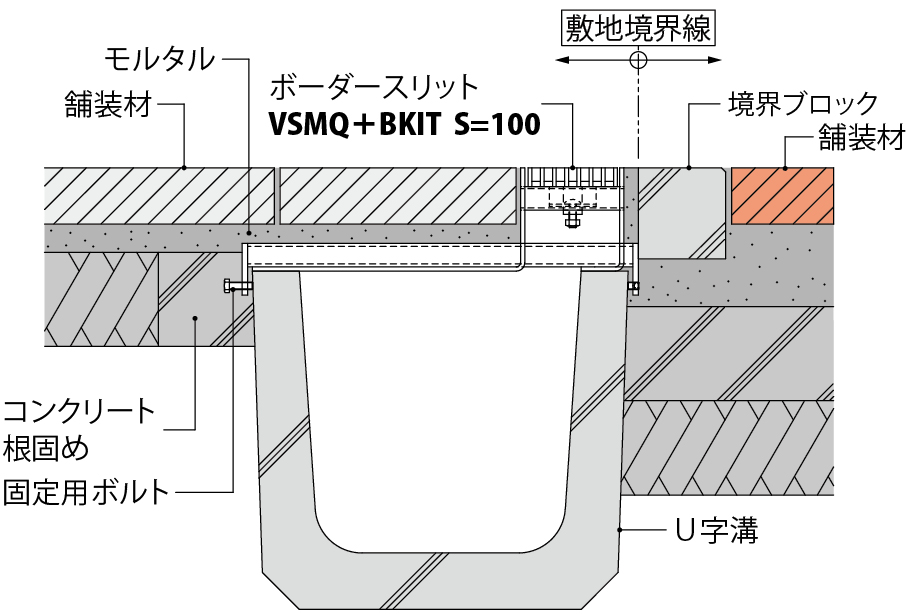

納まり図

VSMQ+BKIT-E

部品構成

  1. スリット蓋
    材質：SUS304
  2. 枠
    材質：SPHC
    処理：溶融亜鉛めっき
  3. 六角穴付止めねじ（M8×12）
    材質：SS400
    処理：電気亜鉛めっき
  4. 六角ボルト（M8×25）
    材質：SS400
    処理：電気亜鉛めっき
  5. ロック金具
    材質：SUS304

付属部品

  • 六角棒スパナ 呼び４

別売部品

設計情報

  1. 枠の端尺最小寸法はL＝300mmです。
  2. 枠端部にエンドプレート加工が必要な場合はご指示ください。
  3. スリット蓋ボルト固定タイプも製作できます。

注文・発注情報

  1. ご注文の際は、蓋および枠の製品符号・呼称・スリットのピッチをご指示ください。
    ＜例＞歩行用・みぞ幅150・スリットすきま9mm（P=13）用の場合
    蓋：VSMQ-1015　P=13
    枠：BKIT-ME-1515 S=100

寸法表＜単位：mm＞

適用荷重 みぞ幅 蓋呼称 h 蓋質量（kg） 枠呼称 W1 W2 W3 A H 枠質量(kg)
P=13 P=10
T-14 150 1020 20 5.5 6.5 14E-1520 S=100 72.7 210.5 210 10.5 125 12.9
180 1020 20 5.5 6.5 14E-1820 S=100 67.7 250.5 250 10.5 125 14.6
240 1020 20 5.5 6.5 14E-2420 S=100 57.7 330.5 330 10.5 125 18.0
300 1020 20 5.5 6.5 14E-3020 S=100 52.7 400.5 400 10.5 125 20.5
T-2 150 1020 20 5.5 6.5 2E-1520 S=100 72.7 210.5 210 10.5 110 10.9
180 1020 20 5.5 6.5 2E-1820 S=100 67.7 250.5 250 10.5 110 11.9
240 1020 20 5.5 6.5 2E-2420 S=100 57.7 330.5 330 10.5 110 14.5
300 1020 20 5.5 6.5 2E-3020 S=100 52.7 400.5 400 10.5 110 16.7
歩行用 150 1015 15 4.1 5.0 ME-1515 S=100 72.7 210.5 210 10.5 110 10.9
180 1015 15 4.1 5.0 ME-1815 S=100 67.7 250.5 250 10.5 110 11.9
240 1015 15 4.1 5.0 ME-2415 S=100 57.7 330.5 330 10.5 110 14.5
300 1015 15 4.1 5.0 ME-3015 S=100 52.7 400.5 400 10.5 110 16.7

スリットすきま9mm（P=13）　価格

適用荷重 スリット蓋 枠 価格
(円/セット)		 図面・取扱説明書等
製品符号 呼称 価格
(円/枚)		 製品符号 呼称 価格
(円/枚)
T-14 VSMQ 1020 P=13 37,400 BKIT 14E-1520 S=100 28,600 66,000 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=13 37,400 BKIT 14E-1820 S=100 30,500 67,900 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=13 37,400 BKIT 14E-2420 S=100 35,500 72,900 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=13 37,400 BKIT 14E-3020 S=100 38,300 75,700 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
T-2 VSMQ 1020 P=13 37,400 BKIT 2E-1520 S=100 24,100 61,500 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=13 37,400 BKIT 2E-1820 S=100 26,300 63,700 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=13 37,400 BKIT 2E-2420 S=100 31,000 68,400 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=13 37,400 BKIT 2E-3020 S=100 34,200 71,600 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
歩行用 VSMQ 1015 P=13 31,200 BKIT ME-1515 S=100 24,100 55,300 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1015 P=13 31,200 BKIT ME-1815 S=100 26,300 57,500 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1015 P=13 31,200 BKIT ME-2415 S=100 31,000 62,200 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1015 P=13 31,200 BKIT ME-3015 S=100 34,200 65,400 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
※価格には消費税は含まれておりません。

スリットすきま6mm（P=10）　価格

適用荷重 スリット蓋 枠 価格
(円/セット)		 図面・取扱説明書等
製品符号 呼称 価格
(円/枚)		 製品符号 呼称 価格
(円/枚)
T-14 VSMQ 1020 P=10 39,500 BKIT 14E-1520 S=100 28,600 68,100 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=10 39,500 BKIT 14E-1820 S=100 30,500 70,000 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=10 39,500 BKIT 14E-2420 S=100 35,500 75,000 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=10 39,500 BKIT 14E-3020 S=100 38,300 77,800 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
T-2 VSMQ 1020 P=10 39,500 BKIT 2E-1520 S=100 24,100 63,600 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=10 39,500 BKIT 2E-1820 S=100 26,300 65,800 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=10 39,500 BKIT 2E-2420 S=100 31,000 70,500 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1020 P=10 39,500 BKIT 2E-3020 S=100 34,200 73,700 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
歩行用 VSMQ 1015 P=10 33,300 BKIT ME-1515 S=100 24,100 57,400 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1015 P=10 33,300 BKIT ME-1815 S=100 26,300 59,600 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1015 P=10 33,300 BKIT ME-2415 S=100 31,000 64,300 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
VSMQ 1015 P=10 33,300 BKIT ME-3015 S=100 34,200 67,500 CAD図面DXF図面DWG図面ご使用願い図取扱説明書
※価格には消費税は含まれておりません。

スチール製枠　加工費

BKIT-E エンドプレート加工費（片側1ヶ所当り） 3,900円加算
※価格には消費税は含まれておりません。
