バーチカルスリット

U字溝用スリットみぞ蓋 砂利撒き用 スチール製カバー スチール製枠

蓋:VTGC
枠:VTGL-E

製品写真

VTGL-E+VTGC

製品の特徴

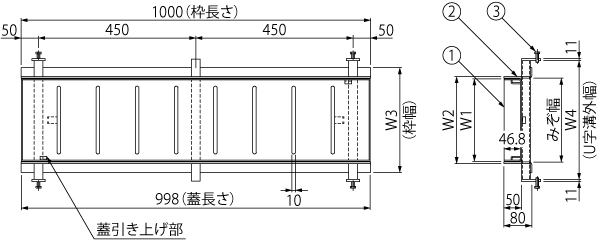

製品図面

VTGL-E+VTGC



    部品構成


  1. 材質:SPHC
    処理:溶融亜鉛めっき

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>みぞ幅150用の場合
       蓋:VTGC-1550
       枠:VTGL-ME-1550


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 W1 蓋質量(kg) 枠呼称 W2 W3 W4 枠質量(kg)
歩行用 150 1550 146 5.4 ME-1550 156.4 210 210 6.1
180 1850 176 6.1 ME-1850 186.4 240 250 6.3
240 2450 236 7.5 ME-2450 246.4 300 330 6.7
300 3050 296 9.0 ME-3050 306.4 360 400 7.0


価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
歩行用 VTGC 1550 8,600 VTGL-ME 1550 11,500 20,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図
VTGC 1850 9,200 VTGL-ME 1850 11,700 20,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
VTGC 2450 10,600 VTGL-ME 2450 11,900 22,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図
VTGC 3050 11,700 VTGL-ME 3050 12,200 23,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図
