マシンハッチ

W-1【ご提案製品】
充填用（充填深さ：30mm）屋内用　二重蓋　密閉形（防水・防臭形）スチール製　ステンレス目地付
蓋プレート厚 3.2mm

適用荷重：歩行用

---

製品符号：W-1

【ご提案製品について】

• 標準品（規格サイズ）以外で過去にお客様に作図提案した製品寸法をご紹介しています。

  仕様、価格、製作日数などの詳細につきましては、弊社までお問い合わせください。
  E-mailアドレス：info@kaneso.co.jp

  参考価格および参考図面はこちらをご覧ください。

※W-1標準品はこちらをご覧ください。

製品図面

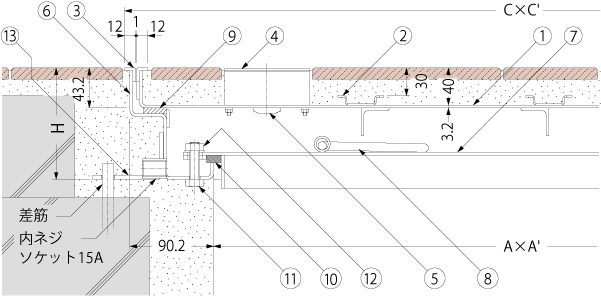

（ア−ア断面）納まり図　

内ねじソケットの詳細寸法はこちらをご覧ください。

排水管の接続　納まり図

• 上蓋には密閉性が無いため、排水管の接続先からの臭気があがる可能性があります。
  臭気が気になる場所にご使用される場合は、排水管の取り回しにご注意ください。

把手部平面詳細図

部品構成

1. 蓋プレート
   材質：SPHC
   処理：防錆塗装
2. 補強材
   材質：SPHC
   処理：防錆塗装
3. 目地
   材質：SUS304
4. 把手カバー
   材質：SUS304
5. 把手本体
   材質：SPCC
   処理：電気亜鉛めっき
6. 受枠
   材質：SPHC
   処理：防錆塗装
7. 中蓋
   材質：SPHC
   処理：防錆塗装
8. 中蓋把手
   材質：SS400
   処理：防錆塗装
9. クッション
   材質：クロロプレンゴム
10. パッキン
    材質：クロロプレンゴム
11. 六角ボルト
    材質：SUS304
12. 六角ナット
    材質：SUS304
13. アンカー
    材質：SPHC
    処理：防錆塗装

設計情報

• 把手は落し込み把手です。
• インサート把手も取付可能です。
• インサート把手タイプはこちらをご覧ください。

• 中蓋の開閉はT形レンチ呼び17を使用してください。

納期について

• この商品は、発注後、2週間〜3週間程度で
  お届けできます。
• お急ぎの場合にはお問い合わせください。

寸法表

• 開口寸法　450〜650まで／ 開口寸法　700〜900まで／ 開口寸法　950〜1200まで

参考価格

• 開口寸法　450〜650まで／ 開口寸法　700〜900まで／ 開口寸法　950〜1200まで

寸法表＜単位：mm＞

開口寸法　450〜650まで　※掲載品以外のサイズはお問い合わせください。

開口寸法	A	A'	B	B'	C	C'	H	蓋枚数	質量（kg）	床仕上材充填時の 蓋質量（約・kg/枚）	中蓋質量（kg）
450×450	450	450	616	616	642	642	120	1	45	50	11
500×700	500	700	666	432.5	692	892	120	2	67	39	17
520×820	520	820	686	492.5	712	1012	120	2	73	45	21
558×558	558	558	724	361.5	750	750	120	2	59	35	16
580×640	580	640	746	402.5	772	832	120	2	70	41	18
584×1184	584	1184	750	674.5	776	1376	120	2	101	66	30
600×600	600	600	766	766	792	792	120	1	62	77	17
600×600	600	600	766	382.5	792	792	120	2	66	40	17
600×800	600	800	766	482.5	792	992	120	2	80	49	22
600×900	600	900	766	532.5	792	1092	120	2	87	54	25
600×1000	600	1000	766	582.5	792	1192	120	2	92	59	27
600×1200	600	1200	766	454	792	1392	120	3	110	47	32
600×1200	600	1200	766	340.5	792	1392	120	4	106	36	32
600×1350	600	1350	766	504	792	1542	120	3	118	51	35
600×1400	600	1400	766	521	792	1592	120	3	123	53	36
600×1500	600	1500	766	554.5	792	1692	120	3	126	56	38
600×1800	600	1800	766	654.5	792	1992	120	3	146	65	45
600×1800	600	1800	766	392	792	1992	120	5	154	41	45
600×2000	600	2000	766	540	792	2192	120	4	163	55	50
650×1350	650	1350	816	504.5	842	1542	120	3	124	55	37

寸法表＜単位：mm＞

開口寸法　700〜900まで　※掲載品以外のサイズはお問い合わせください。

開口寸法	A	A'	B	B'	C	C'	H	蓋枚数	質量（kg）	床仕上材充填時の 蓋質量（約・kg/枚）	中蓋質量（kg）
700×1200	700	1200	866	454	892	1392	120	3	120	53	35
750×1200	750	1200	916	454	942	1392	120	3	126	56	37
750×1350	750	1350	916	504.5	942	1542	120	3	135	61	41
750×1800	750	1800	916	392	942	1992	120	5	179	49	53
800×1200	800	1200	966	682.5	992	1392	120	2	126	86	39
800×1200	800	1200	966	454	992	1392	120	3	132	58	39
800×1200	800	1200	966	340.5	992	1392	120	4	140	45	39
800×1400	800	1400	966	521	992	1592	120	3	147	66	45
800×1800	800	1800	966	654.5	992	1992	120	3	172	82	56
850×850	850	850	1016	507.5	1042	1042	120	2	104	68	31
850×1200	850	1200	1016	682.5	1042	1392	120	2	132	91	40
850×1660	850	1660	1016	608	1042	1852	120	3	166	79	54
900×900	900	900	1066	265.5	1092	1092	120	4	128	40	34
900×1200	900	1200	1066	682.5	1092	1392	120	2	136	95	42
900×1200	900	1200	1066	454	1092	1392	120	3	142	64	42
900×1500	900	1500	1066	554.5	1092	1692	120	3	166	77	52
900×1700	900	1700	1066	621	1092	1892	120	3	180	86	58
900×1800	900	1800	1066	654.5	1092	1992	120	3	188	90	61
900×1800	900	1800	1066	490.5	1092	1992	120	4	196	69	61
900×2000	900	2000	1066	721	1092	2192	120	3	207	100	68

寸法表＜単位：mm＞

開口寸法　950〜1200まで　※掲載品以外のサイズはお問い合わせください。

開口寸法	A	A'	B	B'	C	C'	H	蓋枚数	質量（kg）	床仕上材充填時の 蓋質量（約・kg/枚）	中蓋質量（kg）
954×2000	954	2000	1120	540.5	1146	2192	120	4	217	79	71
1000×1000	1000	1000	1166	290.5	1192	1192	120	4	145	47	40
1000×1100	1000	1100	1166	632.5	1192	1292	120	2	135	95	43
1000×1200	1000	1200	1166	682.5	1192	1392	120	2	147	104	46
1000×1400	1000	1400	1166	521	1192	1592	120	3	171	80	54
1000×1500	1000	1500	1166	554.5	1192	1692	120	3	178	84	57
1000×1800	1000	1800	1166	654.5	1192	1992	120	3	199	98	66
1000×1900	1000	1900	1166	515.5	1192	2092	120	4	217	79	71
1000×2000	1000	2000	1166	721	1192	2192	120	3	223	109	74
1000×2000	1000	2000	1166	432	1192	2192	120	5	236	67	74
1050×1900	1050	1900	1216	515.5	1242	2092	125.4	4	240	86	74
1100×1100	1100	1100	1266	632.5	1292	1292	125.4	2	153	107	47
1100×1100	1100	1100	1266	421	1292	1292	125.4	3	167	75	47
1200×1200	1200	1200	1366	682.5	1392	1392	132.4	2	180	127	54
1200×1200	1200	1200	1366	454	1392	1392	132.4	3	227	99	54
1200×1200	1200	1200	1366	340.5	1392	1392	132.4	4	234	76	54

※A寸法が1000を超えると、蓋の補強材がグレーチングとなります。 詳細は参考図面をご覧ください。

参考価格・参考図面

開口寸法　450〜650まで　※掲載品以外の価格はお問い合わせください。
図面は作図当時の仕様となります。アンカー形状の仕様等につきましては最新の情報をご覧ください。

開口寸法	蓋枚数	参考価格（円/組）	参考図面
450×450	1	247,100
500×700	2	312,100
520×820	2	361,100
558×558	2	312,300
580×640	2	324,700
584×1184	2	419,200
600×600	1	―
600×600	2	312,300
600×800	2	341,200
600×900	2	361,100
600×1000	2	381,200
600×1200	3	―
600×1200	4	―
600×1350	3	655,800
600×1400	3	655,800
600×1500	3	665,900
600×1800	3	691,100
600×1800	5	―
600×2000	4	―
650×1350	3	674,000

※価格には消費税は含まれておりません。

参考価格・参考図面

開口寸法　700〜900まで　※掲載品以外の価格はお問い合わせください。
図面は作図当時の仕様となります。アンカー形状の仕様等につきましては最新の情報をご覧ください。

開口寸法	蓋枚数	参考価格（円/組）	参考図面
700×1200	3	―
750×1200	3	―
750×1350	3	691,000
750×1800	5	―
800×1200	2	447,400
800×1200	3	―
800×1200	4	―
800×1400	3	691,000
800×1800	3	731,100
850×850	2	399,000
850×1200	2	461,900
850×1660	3	739,300
900×900	4	―
900×1200	2	461,900
900×1200	3	―
900×1500	3	717,500
900×1700	3	739,300
900×1800	3	750,800
900×1800	4	―
900×2000	3	770,500

※価格には消費税は含まれておりません。

参考価格・参考図面

開口寸法　950〜1200まで　※掲載品以外の価格はお問い合わせください。
図面は作図当時の仕様となります。アンカー形状の仕様等につきましては最新の情報をご覧ください。

開口寸法	蓋枚数	参考価格（円/組）	参考図面
954×2000	4	―
1000×1000	4	―
1000×1100	2	453,500
1000×1200	2	476,400
1000×1400	3	724,200
1000×1500	3	735,100
1000×1800	3	770,500
1000×1900	4	―
1000×2000	3	791,500
1000×2000	5	―
1050×1900	4	―
1100×1100	2	595,100
1100×1100	3	―
1200×1200	2	632,200
1200×1200	3	―
1200×1200	4	―

※価格には消費税は含まれておりません。
