マシンハッチ

充填用(充填深さ:30mm)屋内用 二重蓋 密閉形(防水・防臭形)スチール製 ステンレス目地付
蓋プレート厚 3.2mm

適用荷重:T-2
製品符号:W-2E

製品写真

W-2E
充填用(充填深さ:30mm)

製品の特徴

  • 車道以外で、車両が走行することはまれで、走行することがあっても緊急車両等が一時的に通過などで低速で走行するような、車両が乗り入れる可能性のある建物内に設置できます。
    ※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。
  • 車両の進行方向は横断・縦断兼用です。
  • 二重蓋構造で防水・防臭機能を高めた密閉形です。
  • 受枠に設けられている内ねじソケットに、排水管を接続することで、受枠に侵入した水を排水できます。

製品図面

W-2E 製品図面

(ア−ア断面)納まり図

W-2E 納まり図

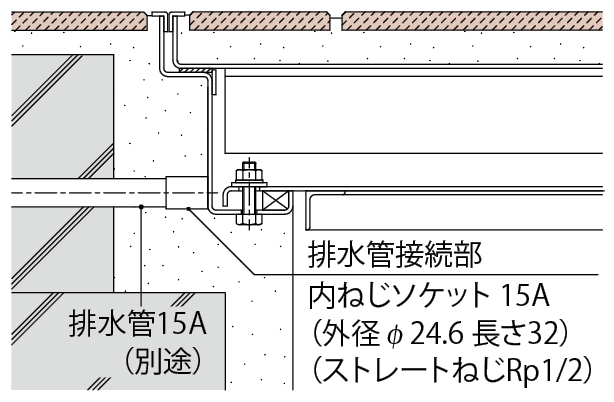

排水管の接続 納まり図

  1. W-2E 排水管の接続 納まり図
  2. 上蓋には密閉性が無いため、排水管の接続先からの臭気があがる可能性があります。
    臭気が気になる場所にご使用される場合は、排水管の取り回しにご注意ください。

把手部平面詳細図

把手部 平面詳細図

強度基準


※許容応力度は建築基準法施行令第九十条F(基準強度)の短期許容応力度を採用しています。

※中蓋の上には絶対に乗らないでください。変形または破損し、事故を起こす恐れがあります。(中蓋は、歩行用の荷重を満たす設計ではありません)

部品構成

  1. 蓋プレート
    材質:SPHC
    処理:下塗り+焼付塗装
  2. モルタル止め
    材質:SUS430
    処理:下塗り+焼付塗装
  3. 補強材
    材質:SS400
    処理:下塗り+焼付塗装
  4. 目地
    材質:SUS304
  5. 把手
    材質:SUS304
  6. キャップ
    材質:SUS304
  7. パッキンA
    材質:クロロプレンゴム
  8. 受枠
    材質:SPHC
    処理:下塗り+焼付塗装
  9. 中蓋
    材質:SPHC
    処理:下塗り+焼付塗装
  10. 中蓋把手
    材質:SS400
    処理:下塗り+焼付塗装
  11. クッション
    材質:クロロプレンゴム
  12. パッキンB
    材質:EPDM
  13. 六角ボルト
    材質:SUS304
  14. 六角ナット
    材質:SUS304
  15. 平座金
    材質:SUS304
  16. ゴムワッシャ
    材質:EPDM
  17. アンカー
    材質:SPHC
    処理:下塗り+焼付塗装

別売部品

設計情報

  1. 下記寸法表に掲載以外のサイズも製作可能です。
    ※詳細はこちらをご覧ください。

注文・発注情報

  1. ご注文の際は、開閉ハンドルの有無をご指示ください。
  2. <例>
    W-2E-1000・ハンドル付
    W-2E-1000・ハンドルなし

寸法表<単位:mm>

呼称 A A' B B' C C' H S 蓋枚数 質量(kg) 床仕上材充填時の蓋質量
(約・kg/枚)
中蓋質量(kg)
700 700 700 890 407.5 916 842 140 1 2 90 56 20
800 800 800 990 457.5 1016 942 155 1 2 110 71 25
900 900 900 1090 507.5 1116 1042 155 1 2 127 84 31
1000 1000 1000 1190 371 1216 1142 155 1.5 3 163 87 37
600×1200 600 1200 790 438 816 1342 140 1 3 120 63 28
掲載品以外のサイズも製作可能です。詳細はこちらをご覧ください。

価格

製品符号-呼称 蓋枚数 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
W-2E-700 2 438,400 429,600 cad図面dxf図面DWG図面ご使用願い図
W-2E-800 2 499,500 490,700 cad図面dxf図面DWG図面ご使用願い図
W-2E-900 2 579,700 570,900 cad図面dxf図面DWG図面ご使用願い図
W-2E-1000 3 642,500 633,700 cad図面dxf図面DWG図面ご使用願い図
W-2E-600×1200 3 531,000 522,200 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

ハンドル

製品符号 価格
1組(4本)
図面
K-1b 8,800 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
