鋳鉄製ルーフドレン

防水層塗掛け幅25mm たて引き用 デッキプレート打込型 ねじ込み式

塗膜防水用
モルタル防水用
製品符号:WDMJ-2
使用場所:バルコニー中継
水はね防止型

製品写真

WDMJ−2

製品の特徴

  • デッキプレートへの取付が迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
  • 防水層塗掛け幅25mmです。
  • 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです。
  • WMJ-2のデッキプレート打込型です。

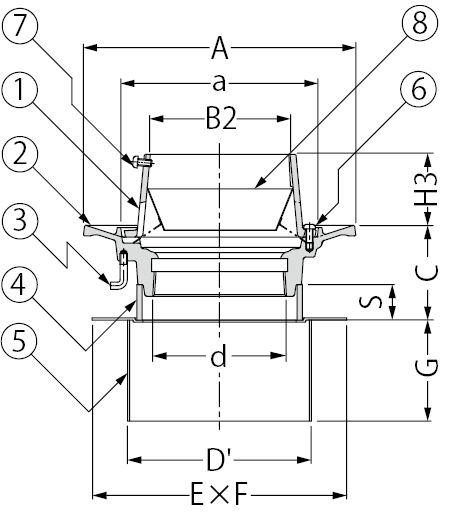

製品図面

WDMJ−2

部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 固定金具
    材質:SGHC
  6. 丸小ねじ
    材質:C2700W
  7. 丸小ねじ
    材質:C2700W
  8. ロート
    材質:SUS304

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート
  • ドリルねじ

アンカー形状

  • C寸法により、アンカー形状が異なります。
  • アンカー形状

施工情報

  • C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  • ご注文の際はC寸法(C=50〜)をご指示ください。
    <例>WDMJ-2-100 C=70

寸法表<単位:mm>

呼称 A a B2 C スペーサー規格 スペーサー長さS ねじ径d D' E F G H3
50 170 107 64 50〜 SU 75 C−50 Rc2 94 400 150 80 60
75 200 142 93 50〜 VU100 C−50 Rc3 128 400 184 80 60
100 230 167 118 50〜 VU125 C−50 Rc4 154 400 210 80 60

丸小ねじ寸法表

部番 品名 サイズ50 サイズ75 サイズ100 数量 備考
E 丸小ねじ M6×12 M6×12 M6×12 2
F 丸小ねじ M6×12 M6×12 M6×12 3

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=50〜200 C=201〜500
WDMJ-2-50 11,600 12,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
WDMJ-2-75 14,300 14,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
WDMJ-2-100 17,100 17,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
※価格には消費税は含まれておりません。
