シート防水用
立ち上がり部乾式工法用
製品符号：WHDXS
使用場所：屋上
※Rcは管用テーパめねじ（JIS B 0203）を表します。
※( )内は呼称200を示します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
防水層張掛け幅100mm よこ引き用 デッキプレート打込型 ねじ込み式
改質アスファルトシート防水用シート防水用
立ち上がり部乾式工法用
使用場所：屋上
製品写真
製品の特徴
- 公共建築工事標準仕様書建築工事編平成31年版（国土交通省、公共建築協会）における防水層張掛け幅100mm以上の基準を充たしております。
- デッキプレートへの取り付けが迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
- WHXSのデッキプレート打込型です。

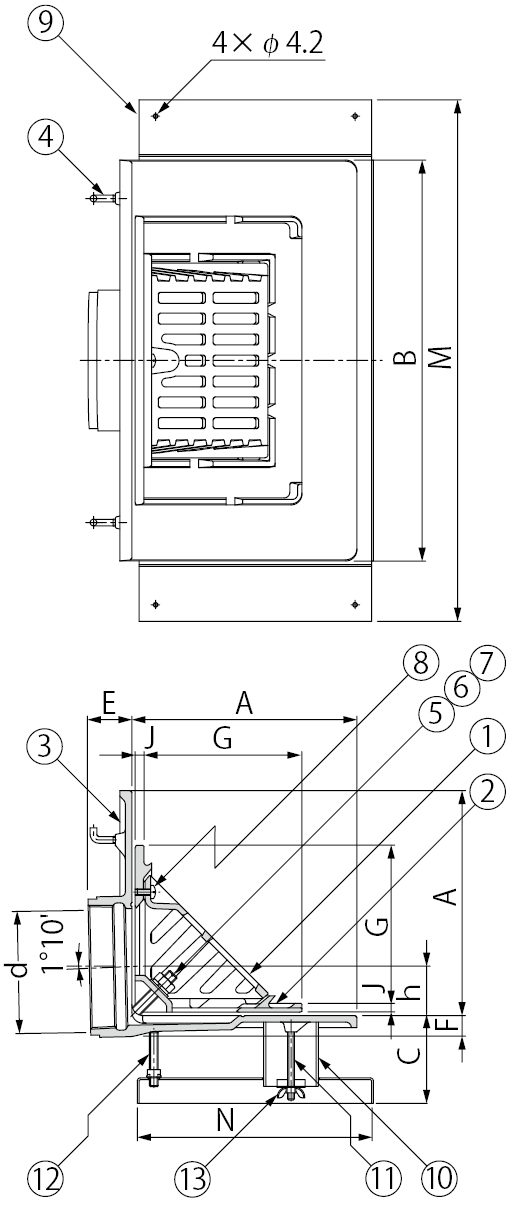

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 防水層押え
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8 処理：りん酸塩被膜 - ボルト
材質：SUS304 - ばね座金
材質：SUS304 - 平座金
材質：SUS304 - 丸小ねじ
材質：SUS304 - 固定金具
材質：SGHC - スペーサーA
材質：硬質ポリ塩化ビニル - 長ねじボルトA
材質：SWRM - 長ねじボルトB
材質：SWRM - 蝶ナット
材質：SPHC
付属部品
- 養生シート
- 補助プレート
- ドリルねじ
- スパナ
別売部品
本体コーナー部寸法
その他、下記の仕様もございます。
注文・発注情報
- ご注文の際はC寸法（C=60～）をご指示ください。
＜例＞WHDXS-75 C＝60
寸法表＜単位：mm＞
| 呼称 | A | B | C | ねじ径d※ | E | F | G | h | J | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 180 | 335 | 60～ | Rc3 | 35 | 20 | 119 | 31 | 8 | 445 | 190 |
| 100 | 205 | 365 | 60～ | Rc4 | 40 | 20 | 144 | 44 | 8 | 475 | 215 |
| 125 | 229 | 391 | 60～ | Rc5 | 44 | 31 | 166 | 49 | 10 | 509 | 242 |
| 150 | 254 | 409 | 60～ | Rc6 | 50 | 31 | 190.5 | 64 | 10.5 | 533 | 266 |
| 200 | 307 | 455 | 60～ | PT8 | 68 | 32 | 247.5 | 90 | 12.5 | 533 | 266 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ75 | サイズ100 | サイズ125 | サイズ150 | サイズ200 | 数量 | 備考 |
|---|---|---|---|---|---|---|---|---|
| ⑤ | ボルト | M10×70 | M10×70 | M10×70 | M10×70 | M10×70 | 2 | 六角ナット付 |
| ⑥ | ばね座金 | 呼び10 | 呼び10 | 呼び10 | 呼び10 | 呼び10 | 2 | － |
| ⑦ | 平座金 | 呼び10 | 呼び10 | 呼び10 | 呼び10 | 呼び10 | 2 | 丸並 |
| ⑧ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | M6×16 | 1(2) | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| C=60～200 | ||
| WHDXS-75 | 37,000 |      |
| WHDXS-100 | 43,100 | |
| WHDXS-125 | 58,300 | |
| WHDXS-150 | 77,300 | |
| WHDXS-200 | 120,200 |
|
