EXジョイント免震構造建築用

壁部(内壁) 免震−免震エキスパンションジョイント
本体パネルステンレス製プレートタイプ

X方向伸縮式
Y方向ヒンジ伸縮式
製品符号:WMX55TRF

製品写真

免震エキスパンションジョイント WMX55TRF


製品の特徴

  • 免震建築物と免震建築物とを繋ぐ渡り廊下の壁部(内壁)に使用する、免震―免震エキスパンションジョイントです。

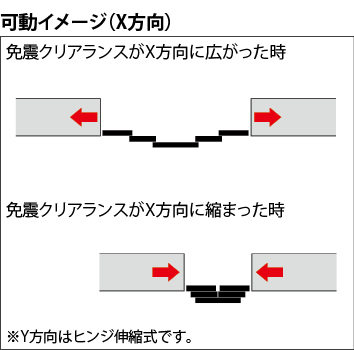

  • 本体パネルが変位にあわせて伸縮する構造です。

納まり図

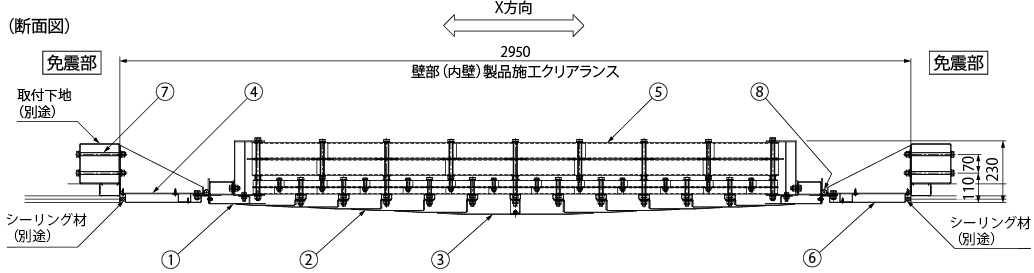

製品図面

WMX55TRF

部品構成

  1. 本体パネルアウト
    材質:SUS304
    処理:ヘアライン仕上
  2. 本体パネルミドル
    材質:SUS304
    処理:ヘアライン仕上
  3. 本体パネルセンター
    材質:SUS304
    処理:ヘアライン仕上
  4. ブラケット
    材質:SUS304
  5. リンケージユニット
    材質:SUS304
  6. 見切りカバー
    材質:SUS304
    処理:ヘアライン仕上
  7. 六角ボルト・Uナット
    材質:SUS304
  8. ヒンジ
    材質:SUS304

寸法表<単位:mm>

設計可動量
(X・Y方向)
製品符号 呼称 本体パネル長さ 性能指標
1200 WMX55TRF 120295 3000(標準長さ) A種
※設計可動量1200mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について

価格

製品符号−呼称 設計可動量
(X・Y方向)
価格(円/m) 図面等
WMX55TRF-120295 1200mm 1,700,000 cad図面ご使用願い図維持管理と点検について
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
