鋳鉄製ルーフドレン

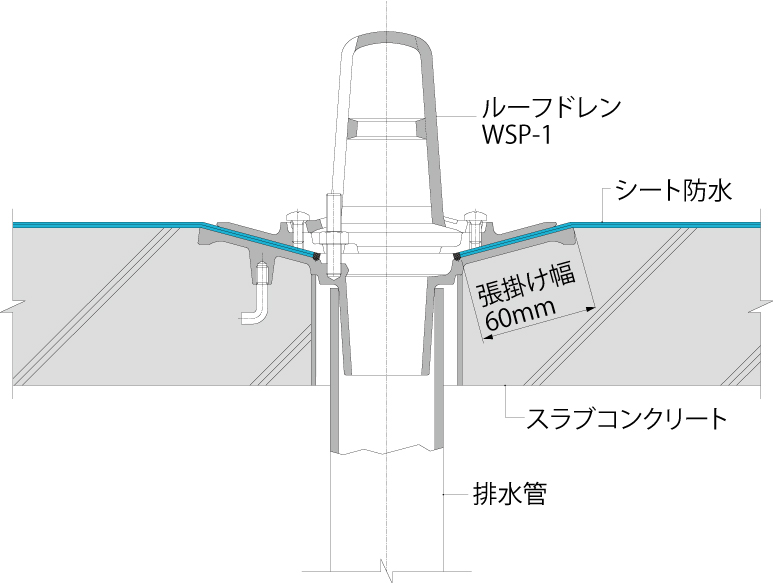

防水層張掛け幅60mm たて引き用 打込型 差し込み式

シート防水用
屋根部塗膜防水用
製品符号:WSP-1
使用場所:屋上

製品写真

WSP-1

製品の特徴

  • 防水層張掛け幅が60mmの幅広のため、防水材との密着性が向上し、より確実な防水施工を可能とし漏水を防ぎます。
  • ストレーナーは、広い有効開口面積を確保しています。
  • シート防水用のルーフドレンです。

規格対照表

規格名称 記号 呼称(サイズ)
JCW301(12版) RJ-AB 75、100、125
都営住宅建築工事共通詳細図集
平成28年版
R-52 75、100、125

製品図面

WSP-1

部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 防水層押え
    材質:FC150
    処理:樹脂系塗装
  3. 本体
    材質:FC150
    処理:樹脂系塗装
  4. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. ボルト
    材質:C3602W
  7. 丸小ねじ
    材質:C2700W

付属部品

  1. 養生蓋
  2. 蝶ナット
  3. 長ねじボルト
  4. 位置決めプレート

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    <例>WSP-1-75 C=120

その他、下記の仕様もございます。


寸法表<単位:mm>

呼称 A a B1 C スペーサー規格 スペーサー長さS D H1
50 200 180 102 80〜 SU75 C-25 45 101
65 230 210 137 80〜 SU100 C-25 61 127
75 230 210 137 80〜 VU100 C-25 71 127
100 260 240 162 80〜 VU125 C-25 94 145
125 290 270 192 80〜 VU150 C-25 119 171
150 300 280 217 80〜 LP180 C-25 140 191

ボルト・丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
E ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
G 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=80〜200 C=201〜500
WSP-1-50 9,700 10,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSP-1-65 12,100 12,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSP-1-75 12,300 12,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSP-1-100 14,700 15,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSP-1-125 21,800 22,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSP-1-150 26,800 27,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン Rシリーズ 価格

製品符号−呼称 価格(円/個)
C=80〜200 C=201〜500
WSP-1R-75 20,100 20,600
WSP-1R-100 24,800 25,300
WSP-1R-125 35,500 36,000
※価格には消費税は含まれておりません。
