車止め

アーチ型 ステンレス製 車止め 据置式

YAタイプ S

製品写真

YAタイプS

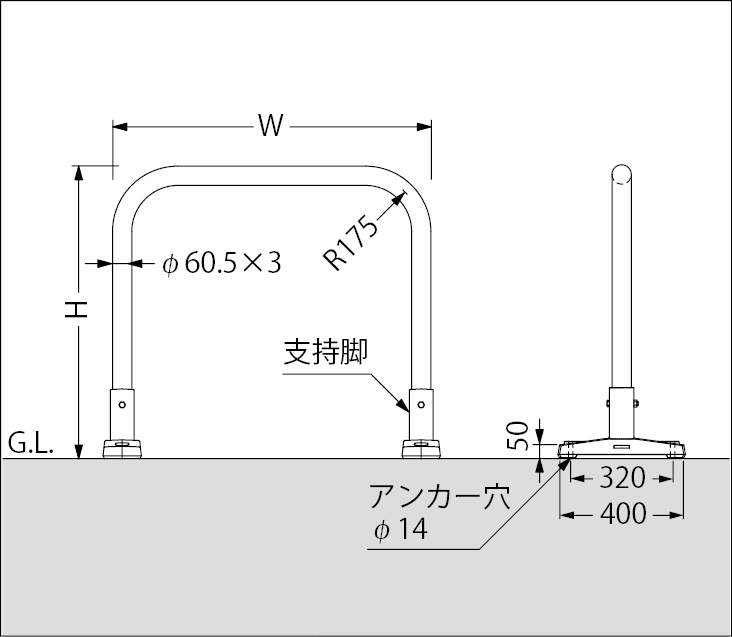

製品図面

YAタイプS


    部品構成

  1. 本体支柱 材質:SUS304 処理:ヘアライン
  2. 支持脚 材質:FCD500 処理:溶融亜鉛めっき+樹脂系塗装

    設計情報

  • 支柱外径φ60.5mmのみの設定です。
    一定の場所に固定したい場合には、M12のあと施工アンカーで固定できます。

    注文・発注情報

  • 据置式をご注文の際は、製品符号末尾にSを付けてご指示ください。
    <例>据置式→YA6L10-S

寸法表<単位:mm>

製品符号 W H 質量(kg)
YA6L7-S 700 920 40.3
YA6H7A-S 750 1070 41.8
YA6L10-S 1000 920 41.8
YA6L15-S 1500 920 43.8

価格(消費税は含まれておりません)

製品符号 価格(円/本) 図面・施工要領書等
YA6L7−S 68,900 cad図面dxf図面DWG図面DWG図面ご使用願い図
YA6H7A−S 68,900 cad図面dxf図面DWG図面DWG図面ご使用願い図
YA6L10−S 70,000 cad図面dxf図面DWG図面DWG図面ご使用願い図
YA6L15−S 78,500 cad図面dxf図面DWG図面DWG図面ご使用願い図
