車止め

<Yシリーズ>アーチ型 スチール製 車止め

YB-D(脱着式 スチール製蓋)・YB-DL(脱着式 スチール製蓋 鍵付)

製品写真

YB 脱着式 スチール製蓋 タイプ

埋設部仕様

YB-D
脱着式
スチール製蓋

YB-DL
脱着式
スチール製蓋 鍵付

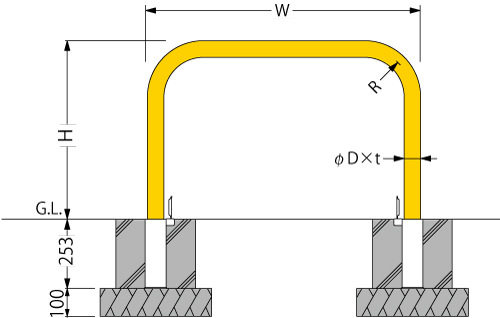

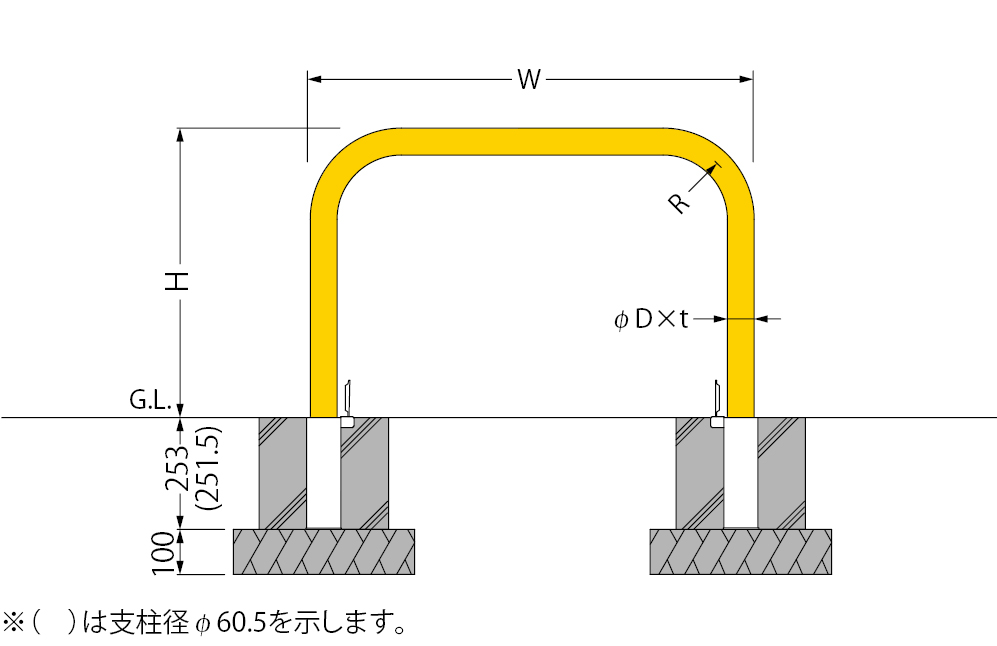

製品図面

YB 脱着式 スチール製蓋 タイプ



    部品構成

  1. 本体支柱 材質:STK
    処理:溶融亜鉛めっき+焼付塗装
    色:黄または白
  2. 埋設管 材質:スチール
    処理:溶融亜鉛めっき
    ※φ60.5の埋設管はステンレス製です。

    設計情報

  • 脱着式鍵付タイプの南京錠にサイズ等の指定がある場合は、ご指示ください。
  • ご注文の際は本体色(黄または白)をご指示ください。 また、受注生産品として赤白タイプ・ダークブラウンも対応可能です。
ダークブラウン(受注生産品)

寸法・質量表 <単位:mm>

製品符号 支柱径φD W H t R 支柱質量(kg)
YB4L7 42.7 700 650 2.3 110 5.5
YB6L7 60.5 700 650 2.8 175 8.5
YB6H7A 60.5 750 800 2.8 175 10.5
YB6L10 60.5 1000 650 2.8 175 10.5
YB6L15 60.5 1500 650 2.8 175 12.5
YB6L20 60.5 2000 650 2.8 175 14.5
YB6L30 60.5 3000 650 2.8 175 18.5
YB7H10 76.3 1000 800 2.8 200 16.0
YB7H15 76.3 1500 800 2.8 200 18.5


価格(消費税は含まれておりません)

スチール製蓋 鍵なし スチール製蓋 鍵付 図面・取扱説明書等
製品符号 価格(円/本) 製品符号 価格(円/本)
YB4L7−D 14,500 YB4L7−DL 16,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB6L7−D 22,100 YB6L7−DL 24,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB6H7A−D 23,800 YB6H7A−DL 26,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB6L10−D 23,600 YB6L10−DL 26,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB6L15−D 27,300 YB6L15−DL 29,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB6L20−D 31,300 YB6L20−DL 33,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB6L30−D 42,700 YB6L30−DL 45,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB7H10−D 33,300 YB7H10−DL 36,300 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
YB7H15−D 37,500 YB7H15−DL 40,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
