車止め

<Yシリーズ>アーチ型横バー付 スチール製 車止め

YBW-D(脱着式 スチール製蓋)・YBW-DL(脱着式 スチール製蓋 鍵付)

製品写真

YBW 脱着式 スチール製蓋 タイプ

埋設部仕様

YBW-D
脱着式
スチール製蓋

YBW-DL
脱着式
スチール製蓋 鍵付

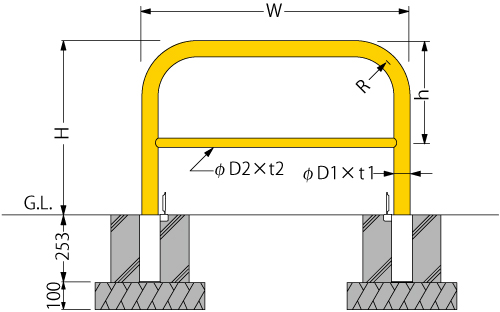

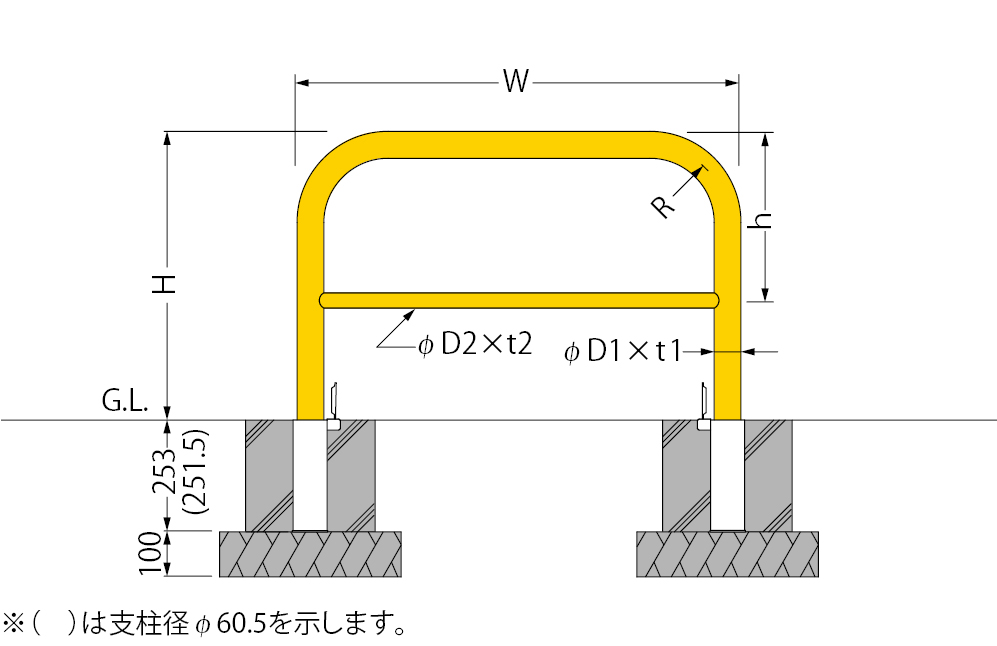

製品図面

YBW 脱着式 スチール製蓋 タイプ



    部品構成

  1. 本体支柱 材質:STK
    処理:溶融亜鉛めっき+焼付塗装
    色:黄または白
  2. 埋設管 材質:スチール
    処理:溶融亜鉛めっき
    ※φ60.5の埋設管はステンレス製です。

    設計情報

  • 脱着式鍵付タイプの南京錠にサイズ等の指定がある場合は、ご指示ください。
  • ご注文の際は本体色(黄または白)をご指示ください。 また、受注生産品として赤白タイプ・ダークブラウンも対応可能です。
ダークブラウン(受注生産品)

寸法・質量表 <単位:mm>

製品符号 支柱径φD W H h φD2 t1 t2 R 質量(kg)
YBW4L7 42.7 700 650 380 27.2 2.3 1.9 110 6.0
YBW6L7 60.5 700 650 380 34.0 2.8 2.3 175 9.5
YBW6H7A 60.5 750 800 400 34.0 2.8 2.3 175 11.5
YBW6L10 60.5 1000 650 380 34.0 2.8 2.3 175 12.0
YBW6L15 60.5 1500 650 380 34.0 2.8 2.3 175 15.0
YBW6L20 60.5 2000 650 380 34.0 2.8 2.3 175 18.0
YBW6L30 60.5 3000 650 380 34.0 2.8 2.3 175 23.0
YBW7H10 76.3 1000 800 400 42.7 2.8 2.3 200 18.0
YBW7H15 76.3 1500 800 400 42.7 2.8 2.3 200 21.5


価格(消費税は含まれておりません)

スチール製蓋 鍵なし スチール製蓋 鍵付 図面・取扱説明書等
製品符号 価格(円/本) 製品符号 価格(円/本)
YBW4L7−D 16,900 YBW4L7−DL 18,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図施工要領書
