クリーンピット

ステンレス製 ボルト固定式 細目滑り止め模様付(ローレット模様)グレーチング(すきま9mm)

YQL-15

製品写真

YQL-15

固定ボルト部
滑り止め模様

製品の特徴

  • ボルト固定により、ガタツキや音の発生を防止します。

  • メインバーに切り欠きがなく、メインバー端部で手を切る恐れなどがないため、安全性が高く、外観にも優れます。
  • ピット蓋から固定ボルトが外れない構造で、清掃などの蓋開閉時にボルトを溝内に落下させたり、紛失する恐れがありません。
  • メインバーのすきまは、ゴミが詰まりにくい9mmです。
  • グレーチング高さは、より軽量で清掃時に扱いやすい高さ15mmです。



  • ピット蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • 受枠のボルト固定部は、土や埃が溜まりにくい形状です。
  • 受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。

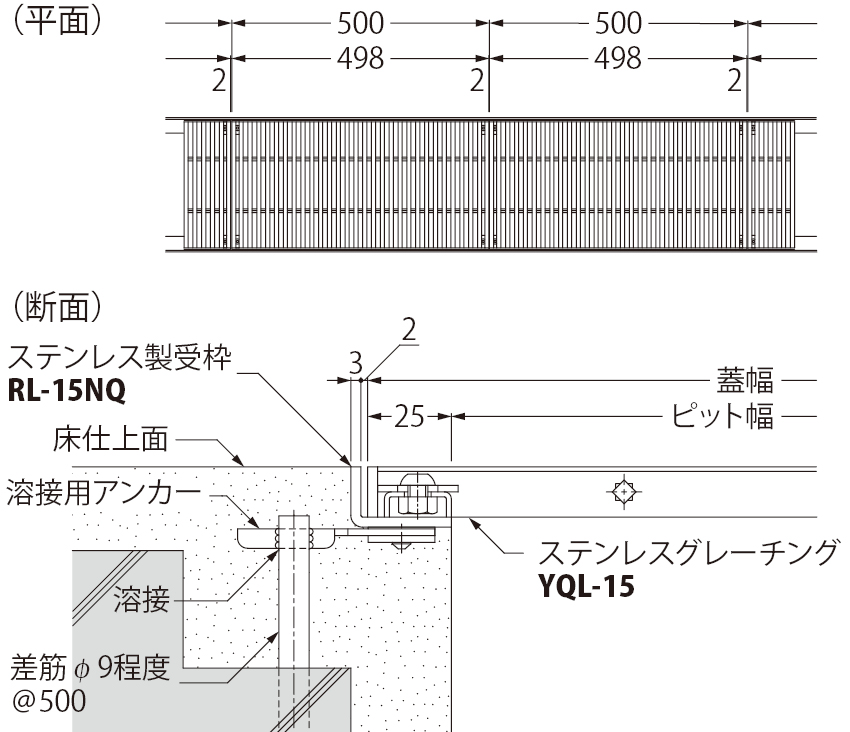

製品図面

YQL-15


メインバー形状

YQL-15

固定ボルト部詳細図

YQL-15

YQL-15


部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 六角穴付ボタンボルト(M6×8)
    材質:SUS304
  5. ベースプレート
    材質:SUS304

適応受枠

ステンレス製
SL-15NQ

    販売情報

  • ボルトの締め付けは、六角棒スパナ(呼び4・別売)をご使用ください。

    注文・発注情報

  • 標準品以外も製作致します。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×15 100 150 1.7
200×500×15 150 200 2.0
250×500×15 200 250 2.3
300×500×15 250 300 2.8
350×500×15 300 350 3.1


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
YQL-15 150×500×15 22,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQL-15 200×500×15 25,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQL-15 250×500×15 30,300 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQL-15 300×500×15 33,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQL-15 350×500×15 36,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図

受枠価格(消費税は含まれておりません)

製品符号 価格(円/m)
SL-15NQ 4,100
※片側1m当りの価格です。
※正確な寸法出しが行える幅決めプレート付きです。
SL-NQ
