鋳鉄製ルーフドレン

たて引き用　打込型　差し込み式

アスファルト防水用
シート防水用
製品符号：ESP-1
使用場所：屋上

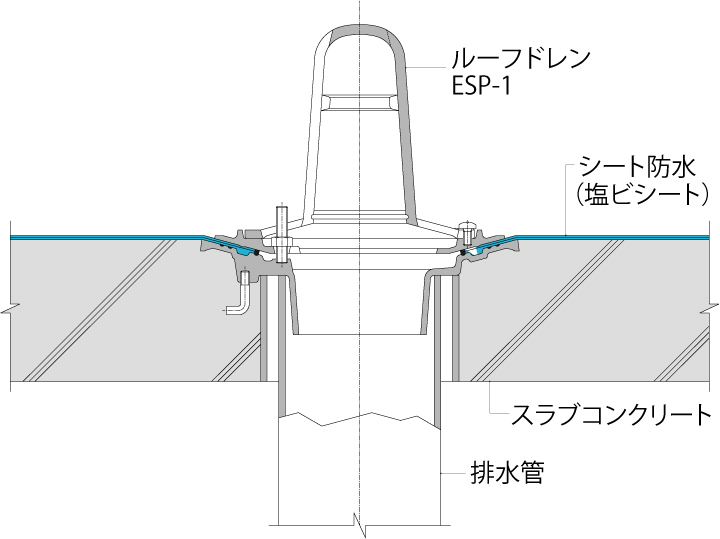

製品写真

ESP-1

製品の特徴

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
    ESP-1
  • ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが詰まった場合でも排水能力の低下を防ぎます。
  • 本体の形状に凹凸をつけることで、漏水を起こりにくくしています。
  • アスファルト防水・シート防水用のルーフドレンです。

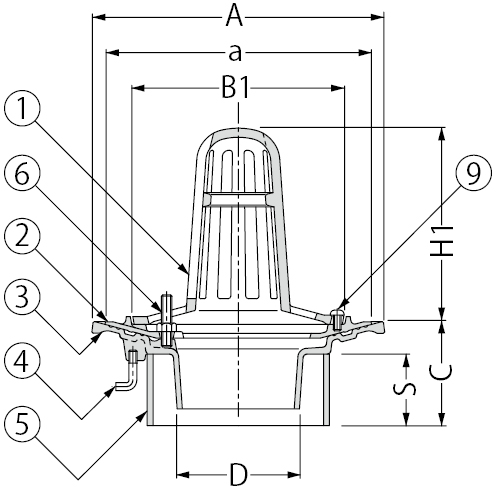

製品図面

ESP-1

部品構成

  1. ストレーナー
    材質：FC150
    処理：樹脂系塗装
  2. 防水層押え
    材質：FC150
    処理：樹脂系塗装
  3. 本体
    材質：FC150
    処理：樹脂系塗装
  4. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  5. スペーサー
    材質：硬質ポリ塩化ビニル
  6. ボルト
    材質：C3602W
  7. －
  8. －
  9. 丸小ねじ
    材質：C2700W

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート

別売部品

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    ＜例＞ESP-1-100　C＝120

その他、下記の仕様もございます。

  1. 外断熱用　ESPW-1
  2. デッキプレート打込型　EDSP-1

寸法表＜単位：mm＞

呼称 A a B1 C スペーサー規格 スペーサー長さS D H1
50 165 145 102 70～ SU75 C-25 45 105
65 200 180 137 70～ SU100 C-25 61 131
75 200 180 137 70～ VU100 C-25 71 131
100 225 205 162 70～ VU125 C-25 94 149
125 255 235 192 70～ VU150 C-25 119 174
150 280 260 217 70～ LP180 C-25 140 193

ボルト・丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
⑥ ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
⑨ 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=70～200 C=201～500
ESP-1-50 6,600 7,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESP-1-65 9,200 9,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESP-1-75 10,000 10,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESP-1-100 11,400 11,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESP-1-125 14,600 15,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESP-1-150 19,900 20,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン　価格

製品符号－呼称 価格（円/個）
C=70～200 C=201～500
ESP-1R-50 13,800 14,300
ESP-1R-75 17,200 17,700
ESP-1R-100 20,000 20,500
ESP-1R-125 23,800 24,300
※価格には消費税は含まれておりません。
