2024年3月 製造中止製品
カネソウのルーフドレン情報はこちら
アルミニウム製ルーフドレン(本体:鋳鉄製)
たて引き用 打込型 ねじ込み式
アスファルト防水用
シート防水用
製品符号:EHSF-2
使用場所:廊下・踊場
製品写真
製品の特徴

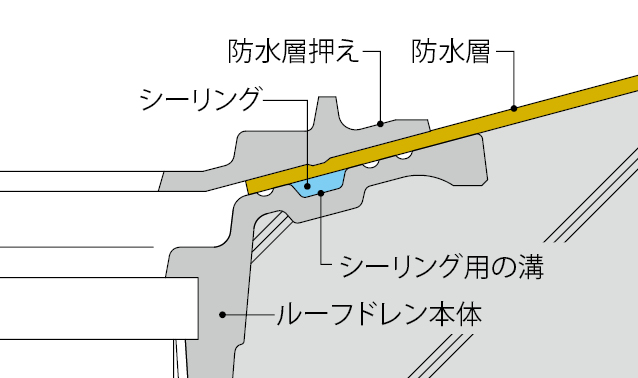

ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
製品図面
部品構成
ストレーナー
材質:AC2B
処理:樹脂系塗装
防水層押え
材質:ADC12
処理:樹脂系塗装
本体
材質:FC150
処理:樹脂系塗装
アンカー
材質:SWRM8
処理:りん酸塩被膜
スペーサー
材質:硬質ポリ塩化ビニル
−
ボルト
材質:C3602W
丸小ねじ
材質:SUS304
付属部品
養生蓋
蝶ナット
長ねじボルト
位置決めプレート
設計情報
ストレーナー、防水層押えをアルミニウム合金製(色:グレー)とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製 (色:黒)です。
施工情報
C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
ご注文の際はC寸法、防水層の種類をご指示ください。
<例>
EHSF-2-100 C=120
アスファルト防水用
EHSF-2-100 C=120
シート防水用
寸法表<単位:mm>
呼称
A
a
B1
C
スペーサー
ねじ径d
H3
規格
長さS2
75
200
180
137
70 〜
VU100
C−40
Rc3
8
100
225
205
162
70 〜
VU125
C−40
Rc4
8
※Rcは管用テーパめねじ(JIS B 0203)を表します。
ボルト・丸小ねじ寸法表
部番
品名
サイズ
数量
備考
75
100
F
ボルト
M8× l ※
M8× l ※
3
六角ナット付
G
丸小ねじ
M6×12
M6×12
2
‐
※標準ボルト長さ
防水層の種類によって l 寸法が異なります。
アスファルト防水用
l =35mm(適用防水層厚さ10mm〜12mm)
シート防水用
l =25mm(適用防水層厚さ3mm以下)
上記以外の場合は防水層厚さをご指示ください。
図面
製品符号−呼称
図面・施工要領書等
EHSF-2-75
EHSF-2-100
