バーチカルスリット
円型水路用スリットみぞ蓋 スライドスクリューロック式
細目タイプ（すきま7mm／開口5mm） 鋳鉄製スリット／スチール製枠
適用荷重：輪荷重5トン、T-2U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

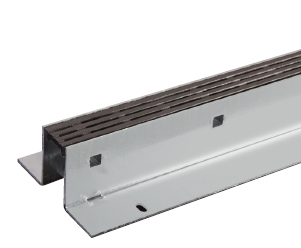

製品写真
製品の特徴
- スリット蓋を梁で支える独自構造により、スリット幅＝実開口としてスリット幅60mmを実現しました。
- スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
- スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製です。
製品図面
枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。
アンカー孔のサイズおよびピッチの変更が可能です。
スリット蓋寸法図
部品構成
- スリット蓋
材質：FCD500
処理：樹脂系塗装 - 枠
材質：SPHC
処理：溶融亜鉛めっき - ロック金具
材質：SUS304
別売部品
設計情報
- 枠の端尺最小寸法はL=300mmです。
- 枠端部にエンドプレート加工が必要な場合はご指示ください。
注文・発注情報
- ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
＜例＞T-2用の場合
蓋：VGRM-0625
枠：EVTL-2E-0625
寸法表＜単位：mm＞
| 適用荷重 | 蓋呼称 | 蓋質量（kg） | 枠呼称 | 枠質量（kg） |
|---|---|---|---|---|
| 輪荷重5トン | 0625 | 4.9 | R5E-0625 | 9.8 |
| T-2（歩行用兼用） | 0625 | 4.9 | 2E-0625 | 9.7 |
図面
| 適用荷重 | スリット蓋 | 枠 | 図面・施工要領書等 | ||
|---|---|---|---|---|---|
| 製品符号 | 呼称 | 製品符号 | 呼称 | ||
| 輪荷重5トン | VGRM | 0625 | EVTL-R5E | 0625 |
|
| T-2 | VGRM | 0625 | EVTL-2E | 0625 |
|
