鋼製溝付スリットみぞ蓋シリーズ





建物出入り口部や境界部設置に最適なスリット蓋です。

床表面の排水を線状に集水することが可能です。

「スマートスリット」は床表面の排水を線状に集水することができ、建物出入り口部に設置することで、建物への水の侵入を防ぐことができます。 近年増加傾向にある、バリアフリー設計の建物などに多くご使用いただいています。
施行

みぞの底を開放状態とした、自由勾配タイプです。

側溝長さが長い時にも排水計画が自由に設定できます。

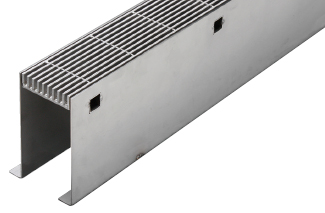

「スマートスリット」はみぞの側壁を、スチールまたはステンレスの鋼製とし、みぞの底を開放状態とした、自由勾配タイプを特徴としたみぞ蓋ユニットです。側壁部の片側を突出の無いフラットな形状にすることにより、建物や構造物の境目に寄せて設置することが可能な境界部用のみぞ蓋ユニットです。側溝長さが長く勾配モルタルが必要な場合にも、みぞの底が開放形状となっているため、排水計画が自由に設定できます。

VSMQ_SKFS 納まりVSMQ_SKFS_納まり

境界際に特化した枠断面形状です。

境界用のスマートスリットは、枠底面が同一方向になっているため、境界部に設置する際にも確実に固定することができます。 みぞ底が開放形状になっているため、事前に排水管が設置されている時にも、排水管の位置を確認しながら容易にみぞ底の切欠き加工を行うことができます。
スマートスリット

使用場所に応じた種類をご用意しています。

スリット蓋のすきまの設定

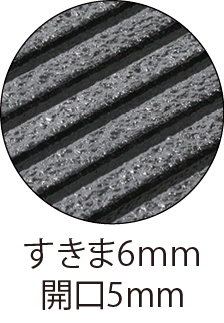

スリット蓋のすきまは、ステンレス製スリットにおいてはハイヒールのかかとが挟まらないような、一般的に事故になりにくいとされている6mmのすきまとしております。
スチール製スリットにおいては、バリアフリー新法により示されている、車椅子の前輪が落下しないすきま7mmとすきま10mmの2種類を設定しています。
すきま6mm(ピッチ10mm)
すきま6mm(ピッチ10mm)
すきま7mm(ピッチ10mm)
すきま7mm(ピッチ10mm)
すきま10mm(ピッチ15mm)
すきま10mm(ピッチ15mm)

枠高さの設定

バリアフリー新法の建築物移動等円滑化誘導基準より、施設の出入り口の幅は、多数の者が利用する出入り口の幅は90cm以上、直接地上へ通ずる出入り口の幅は120cm以上とされています。 路外駐車場の幅は車椅子が円滑に利用できる350cm以上とされています。
スマートスリットのみぞの高さはこの基準に沿った長さを設定できる高さとして、120mm、150mm、200mm、250mmの4種類をご用意しています。 3%の勾配を設定した場合、みぞの高さ120mmで1mの長さのみぞができます。 150mmの場合には2m、200mmの場合には3.6mとそれぞれ対応した高さの設定となっています。
また、スリット蓋表面はすべて滑り止め模様が付いており、滑りにくい仕上げになっています。

みぞ幅の設定

みぞ幅は施工場所の納まりや水の流入量の変化に応じて、100mmと148mmの2種類をご用意しています。


鋼製溝で工期短縮が可能です。

2工程を1工程に短縮

従来のU字溝を設置後、養生してからみぞ蓋用の受枠を固定するという2工程が、鋼製溝としたことにより、鋼製溝の設置1工程のみで完結でき、工期の短縮・トータルコストの低減が図れます。

設置工事に便利な位置決め金具

「スマートスリット」「スマートトラフ」の設置工事の際、連続する枠を一直線にすきまなく設置するため、枠連結部の位置合わせ用の金具を付属しております。位置決め金具を枠の継目部にセットして枠を溶接固定することにより、スリットみぞ蓋のよりきれいな納まりを実現できます。

騒音防止・安全確保のスライドスクリューロック

蓋の跳ね上がりを防ぎ、ガタツキによる騒音を防止するロック金具を標準で備えております。プラスドライバーでロック金具をスライドさせて、ネジを締め付けるだけで、蓋と枠が一体となり、騒音防止・安全確保を実現します。

強度基準

強度は、輪荷重5トン、T-2、歩行用の3種類を設定。使用場所に応じた選択が可能です。
鋼製溝付スリットみぞ蓋の強度基準は下表のとおりです。
設置場所 車種例 強度 基準・規格 後輪1輪にかかる荷重 タイヤ接地面積(載荷板)
建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所 車両制限令で規定されている、道路を走行できる車両 R5
輪荷重5トン
車両制限令に基づき、道路を通行する車両の最高限度である、総重量 25,000kgf、1輪荷重5,000kgfまでの車両の乗り入れが可能 50.0kN 200×500mm
建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所 小形乗用車(2000cc以下) T-2 総重量2,000kgfまでの車両の乗り入れが可能 7.8kN 200×160mm
歩道 歩行用 道路橋示方書、歩道等の群集荷重 5.0kN/u 等分布荷重

R5(輪荷重5トン)について

車種例:車両制限令で規定されている、道路を走行できる車両

強度:R5(輪荷重5トン)
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

基準・規格による車両の総重量:25トン(25,000kgf)

荷重(後輪1輪にかかる荷重):50.0kN(5トン)

タイヤ接地面積:200×500mm
車両制限令で規定されている、総重量、軸重、輪荷重とは下図のとおりです。

道路を走行できる車両の一輪あたりの最大荷重は5トンまでです。
※車両制限令 第三条 車両の幅等の最高限度 に基づく。

T-2について

車種例:小形乗用車(2000cc以下)

強度:T-2
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

基準・規格による車両の総重量:2トン(2,000kgf)

荷重(後輪1輪にかかる荷重):
W=2,000kgf×0.4
 =800kgf
 =7.8kN

タイヤ接地面積:200×160mm
荷重に対する考え方は下図のとおりです。


※一般社団法人 公共建築協会
 建築材料・設備機材等本質性能評価事業 平成29年版 グレーチングの試験荷重 に基づく。

歩行用について

強度:歩行用

基準・規格:歩道等の群集荷重

荷重:5.0kN/u(等分布荷重)

荷重条件:等分布荷重

※道路橋示方書2.2.2 活荷重 (3)床板及び床組を設計する場合の活荷重より

スマートスリット 製品一覧表


製品名 使用場所 タイプ 蓋・枠材質 スリットすきま(mm) 製品符号 製品写真 適用荷重 みぞ幅(mm)
スマートスリット 境界用 自由勾配タイプ ステンレス 6 VSMQ+SKFS-2 VSMQ_SKFS T-2 100
境界用 自由勾配タイプ ステンレス 6 VSMQ+SKFS-M VSMQ_SKFS 歩行用 100
境界用 自由勾配タイプ スチール 10 VQXB+SKFT-R5 SKFT_VQXB 輪荷重5トン 100,148
境界用 自由勾配タイプ スチール 10 VQXB+SKFT-2 SKFT_VQXB T-2 100,148
境界用 自由勾配タイプ スチール 7 VSXB+SKFT-R5 SKFT_VSXB 輪荷重5トン 100,148
境界用 自由勾配タイプ スチール 7 VSXB+SKFT-2 SKFT_VSXB T-2 100,148
中間用 自由勾配タイプ ステンレス 6 VSMQ+SCFS-2 VSMQ_SCFS T-2 100
中間用 自由勾配タイプ ステンレス 6 VSMQ+SCFS-M VSMQ_SCFS 歩行用 100
中間用 自由勾配タイプ スチール 10 VQXB+SCFT-R5 VQXB_SCFT 輪荷重5トン 100,148
中間用 自由勾配タイプ スチール 10 VQXB+SCFT-2 VQXB_SCFT T-2 100,148
中間用 自由勾配タイプ スチール 7 VSXB+SCFT-R5 VSXB_SCFT 輪荷重5トン 100,148
中間用 自由勾配タイプ スチール 7 VSXB+SCFT-2 VSXB_SCFT T-2 100,148
