外断熱用ルーフドレン
外断熱工法とは
鉄筋コンクリート構造等、蓄熱層となる躯体の外側を断熱材で覆う工法です。建物(コンクリート構造物)の外側を断熱材で覆うので、蓄熱性のある建物の躯体が室温と同調し、建物内部(部屋間)の温度差が少なくなり、冬の寒さや、夏の暑さの影響を少なくする、省エネルギー効果のある工法です。

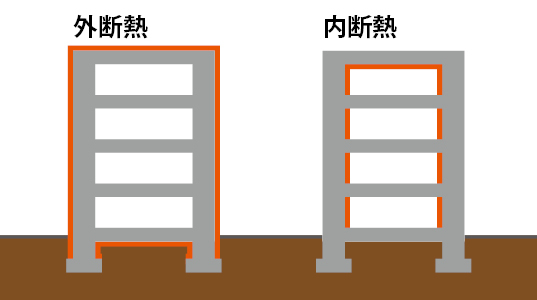

外断熱と内断熱のモデル図
適合する防水工法
- アスファルト防水
- 改質アスファルトシート防水
- 合成高分子系ルーフィングシート防水
外断熱用 ルーフドレン
断熱材をルーフドレンの間際まで張ることができ、断熱材押えにより確実に断熱材を押える構造で、熱損失が少なく施工がスムーズに行えます。
たて引き用 納まり図

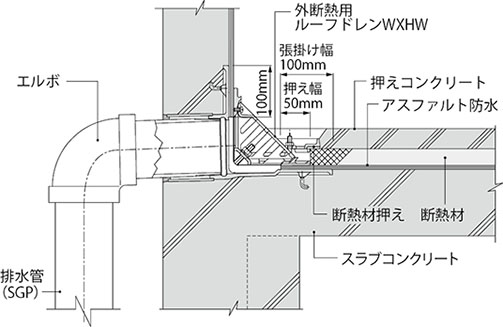

よこ引き用 納まり図
鋳鉄製 外断熱用 防水層張掛け幅100mm 打込型
- たて引き用
WHPW-2
屋上 設定サイズ:75,100,125,150
- よこ引き用
WXHW
屋上 設定サイズ:75,100
国土交通省の仕様書に準拠したルーフドレンです。
公共建築工事標準仕様書(建築工事編)において、アスファルト防水、改質アスファルトシート防水、合成高分子系ルーフィングシート防水の場合、ルーフドレンの品質・性能として防水層の張掛け幅は100o以上とされております。
防水性の高い張掛け幅100mm
ルーフドレン本体の張掛け幅を100oとして防水材の接着面積を広げ、防水層端部からの漏水を起こりにくくする構造としております。また、防水層押えの押え幅を広げ、確実な屋上防水が施せます。
