スリットみぞ蓋シリーズ　U字溝用スリットみぞ蓋

軽量化して施工性を向上させました。

施工性を高めるため、設定強度を変更することなく、枠の板厚を薄くすることで軽量化を図り、U字溝への設置の際の負担を軽減しました。
また、ステンレス目地付のボーダースリット・センタースリットに、歩行荷重に対応した製品を追加しました。

ボーダースリット

敷地境界間際に、排水開口部を設置できます。

ボーダースリットは開口部（スリット）の位置をU字溝の幅に対し、片側に寄せた形状のため、開口部を敷地境界間際に設置でき、舗装路面全体のデザインを崩さずに、排水溝を設けることができます。

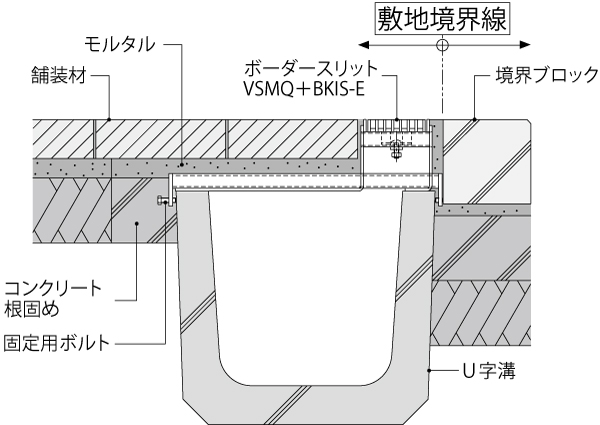

VSMQ+BKIS-E　納まり図

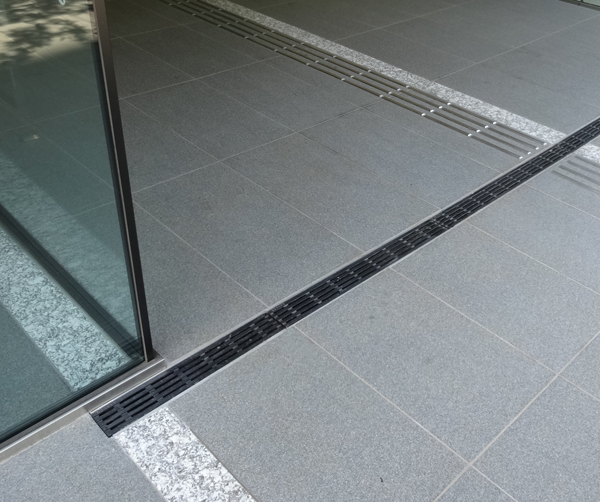

BKIS-E+VSMQ

センタースリット

同一舗装面内で、みぞ蓋を目立たせたくない場所に最適です。

センタースリットはスリット開口＝実開口で、より細いスリット60mmを実現しました。独自の蓋受構造により、同じ排水性能でスリット幅をより狭くできました。

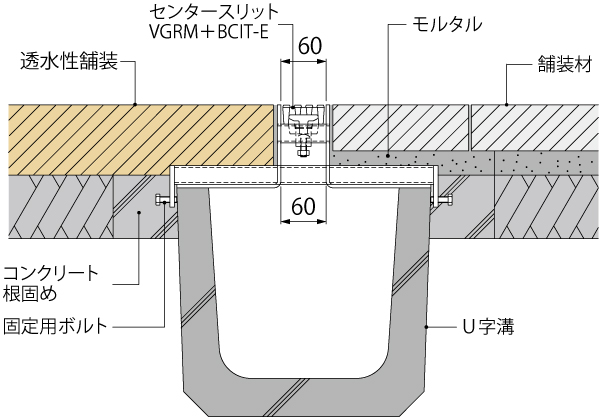

VGRM+BCIT-E　納まり図

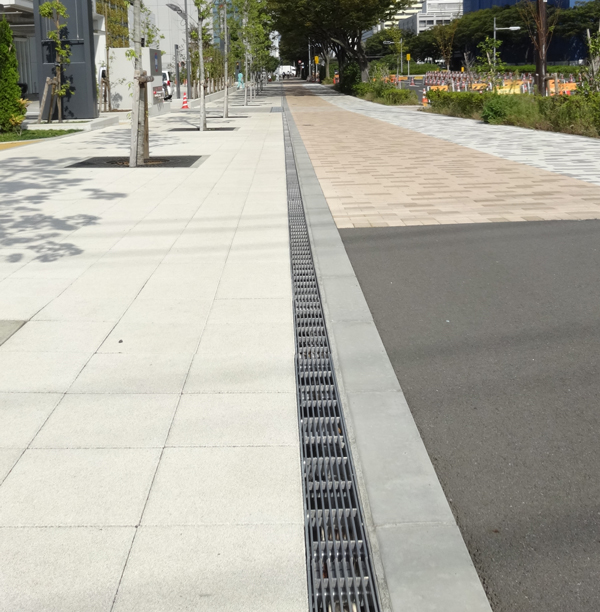

BCIT-E+VGRM

バーチカルスリット

スリット幅とみぞ幅が同じ寸法の小型Ｕ字溝用のスリットみぞ蓋です。

「バーチカルスリット」は建物出入口部などに設ける、スリット幅とみぞ幅が同じ寸法の、小型Ｕ字溝用のスリットみぞ蓋です。枠は左右一体型の独自構造により、ボルトで仮固定する簡単施工で、工期短縮・トータルコスト低減が可能です。
バリエーションとして、円型水路に設置できるタイプや、玉砂利を充填できるタイプを、取り揃えております。

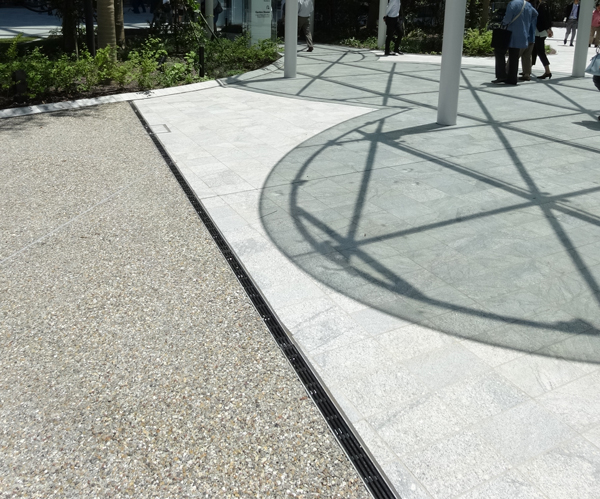

VGRM+VTL-E 施工写真
バーチカルスリット

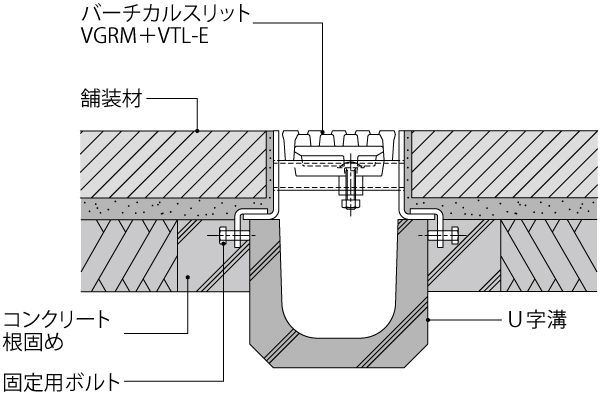

VGRM+VTL-E 納まり
VSMQ_VSL_納まり

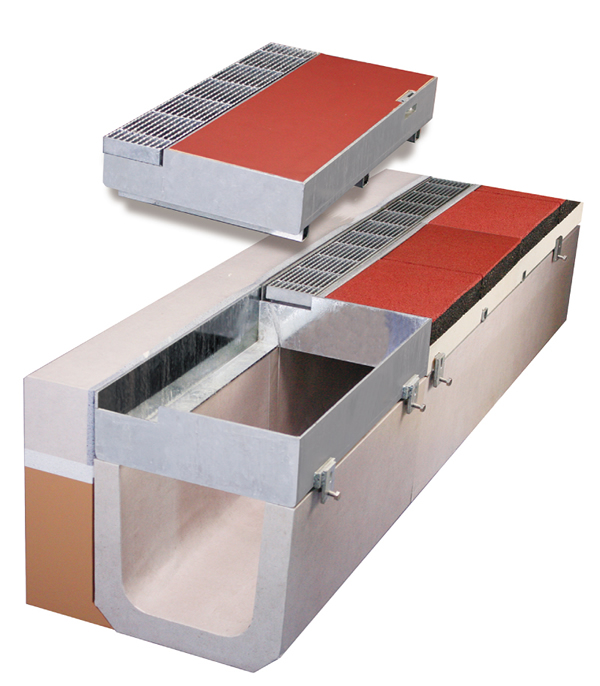

ボーダースリット掃除口・センタースリット掃除口

舗装空間の美観を崩さずにメンテナンスの作業性が向上します。

ボーダースリット・センタースリット設置部において、一定間隔で掃除口を設けることで、溝の清掃作業が容易になります。
本体及び枠に切り欠きを設け、直線部のボーダースリット、センタースリットとの連続性を確保しています。

掃除口はボーダースリット用・センタースリット用の2タイプを設定しています。

ボーダースリット用

センタースリット用

ボーダースリット製品一覧表

用途	蓋タイプ	蓋材質	スリットすきま (mm)	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅または桝内径(mm)
U字溝用	グレーチング	ステンレス製	6,9	VSMQ	ステンレス製	T-14 T-2 歩行用	BKIS-14E BKIS-2E BKIS-ME	150,180,240,300
	グレーチング	ステンレス製	6,9	VSMQ	スチール製	T-14 T-2 歩行用	BKIT-14E BKIT-2E BKIT-ME	150,180,240,300
	グレーチング	スチール製	10	VQXB	スチール製	T-14 T-2	BKIT-14E BKIT-2E	150,180,240,300
	グレーチング	スチール製	7	VSXB	スチール製	T-14 T-2	BKIT-14E BKIT-2E	150,180,240,300
	グレーチング	鋳鉄製	7	VGRM	スチール製	T-14 T-2	BKIT-14E BKIT-2E	150,180,240,300
	プレート	ステンレス製	－	VGP	スチール製	歩行用	BKIT-2E	150,180,240,300
U字溝用掃除口	グレーチング＋タイル充填	ステンレス製＋スチール製	6,9	BKISSC-14E BKISSC-2E	ステンレス製	T-14 T-2	－	150,180,240,300
	グレーチング＋タイル充填	ステンレス製＋スチール製	6,9	BKITSC-14E BKITSC-2E	スチール製	T-14 T-2	－	150,180,240,300
	グレーチング＋タイル充填	スチール製	7,10	BKITTC-14E BKITTC-2E	スチール製	T-14 T-2	－	150,180,240,300
	グレーチング＋タイル充填	鋳鉄製＋スチール製	7	BKITFC-14E BKITFC-2E	スチール製	T-14 T-2	－	150,180,240,300
集水桝用	グレーチング＋タイル充填	ステンレス製＋スチール製	6,9	BKISSW-14E BKISSW-2E	ステンレス製	T-14 T-2	－	300,450,500,600
	グレーチング＋タイル充填	ステンレス製＋スチール製	6,9	BKITSW-14E BKITSW-2E	スチール製	T-14 T-2	－	300,450,500,600
	グレーチング＋タイル充填	スチール製	7,10	BKITTW-14E BKITTW-2E	スチール製	T-14 T-2	－	300,450,500,600
	グレーチング＋タイル充填	鋳鉄製＋スチール製	7	BKITFW-14E BKITFW-2E	スチール製	T-14 T-2	－	300,450,500,600

センタースリット製品一覧表

用途	蓋タイプ	蓋材質	スリットすきま (mm)	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅または桝内径(mm)
U字溝用	グレーチング	ステンレス製	6	VSMQ	ステンレス製	T-14 T-2 歩行用	BCIS-14E BCIS-2E BCIS-ME	150,180,240,300
	グレーチング	ステンレス製	6	VSMQ	スチール製	T-14 T-2 歩行用	BCIT-14E BCIT-2E BCIT-ME	150,180,240,300
	グレーチング	スチール製	7	VSXB	スチール製	T-14 T-2	BCIT-14E BCIT-2E	150,180,240,300
	グレーチング	鋳鉄製	5	VGRM	スチール製	T-14 T-2	BCIT-14E BCIT-2E	150,180,240,300
U字溝用掃除口	グレーチング＋タイル充填	ステンレス製＋スチール製	6	BCISSC-14E BCISSC-2E	ステンレス製	T-14 T-2	－	150,180,240,300
	グレーチング＋タイル充填	ステンレス製＋スチール製	6	BCITSC-14E BCITSC-2E	スチール製	T-14 T-2	－	150,180,240,300
	グレーチング＋タイル充填	スチール製	7	BCITTC-14E BCITTC-2E	スチール製	T-14 T-2	－	150,180,240,300
	グレーチング＋タイル充填	鋳鉄製＋スチール製	5	BCITFC-14E BCITFC-2E	スチール製	T-14 T-2	－	150,180,240,300
集水桝用	グレーチング＋タイル充填	ステンレス製＋スチール製	6	BCISSW-14E BCISSW-2E	ステンレス製	T-14 T-2	－	300,450,500,600
	グレーチング＋タイル充填	ステンレス製＋スチール製	6	BCITSW-14E BCITSW-2E	スチール製	T-14 T-2	－	300,450,500,600
	グレーチング＋タイル充填	スチール製	7	BCITTW-14E BCITTW-2E	スチール製	T-14 T-2	－	300,450,500,600
	グレーチング＋タイル充填	鋳鉄製＋スチール製	5	BCITFW-14E BCITFW-2E	スチール製	T-14 T-2	－	300,450,500,600

バーチカルスリット製品一覧表

用途	蓋タイプ	蓋材質	スリットすきま (mm)	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅または桝内径(mm)
U字溝用	グレーチング	スチール製	10	VQXB	スチール製	T-2	VTL-2E	100,120,150
	グレーチング	スチール製	7	VSXB	スチール製	T-2	VTL-2E	100
	グレーチング	鋳鉄製	7	VGRM	スチール製	T-2	VTL-2E	100
	砂利充填	スチール製	―	VTGC	スチール製	歩行用	VTGL-ME	150,180,240,300
集水桝用	砂利充填	スチール製	―	VTGCW-ME	スチール製	歩行用	―	300,450,600

バーチカルスリットスリット幅60mm 円形水路用製品一覧表

用途	蓋タイプ	蓋材質	スリットすきま (mm)	蓋製品符号	枠目地	適用荷重	枠製品符号	製品写真
円形水路用	グレーチング	スチール製	7	VSXB	スチール製	輪荷重5トン T-2	EVTL-R5E EVTL-2E
円形水路用	グレーチング	鋳鉄製	5	VGRM	スチール製	輪荷重5トン T-2	EVTL-R5E EVTL-2E

ステンレス製バーチカルスリットは対象外です。
