フロアーハッチ(床点検口)
ステンレス製(中蓋:鋳鉄製)二重蓋タイプの床点検口を設定しました。
- ステンレス製 施錠式 二重蓋(中蓋:鋳鉄製) 密閉形(防水・防臭形) フロアーハッチ
モルタル充填用(屋内用) MSXW-M
上蓋・上枠共にステンレス製とすることで、耐食性を向上させました。
上蓋・上枠共にステンレス製とすることで、耐食性を向上させつつ、高級感のある仕上がりになっています。
また、蓋高さを仕上材に合わせることにより軽量化を図り、開閉を軽くすることで、メンテナンスが行いやすくなりました。
製品写真
仕上材 |
呼称 |
価格(円/組) |
モルタル充填用 |
4560 |
89,800 |

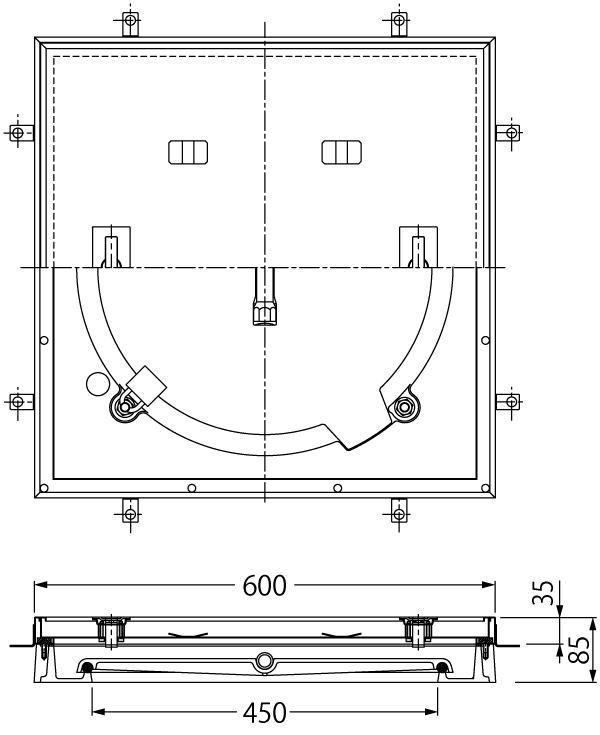

MSXW-M 平面図

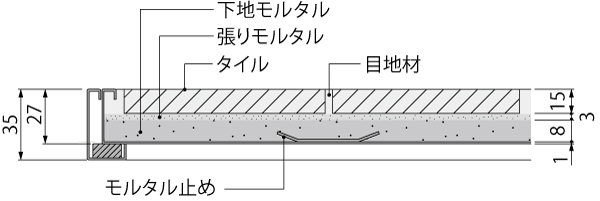

仕上材に合わせた蓋高さです。
上蓋の充填深さは26mm(モルタル止め5mmを含む)で、
タイル15mm+貼りモルタル3mm+下地モルタル8mmまでの仕上げが可能です。

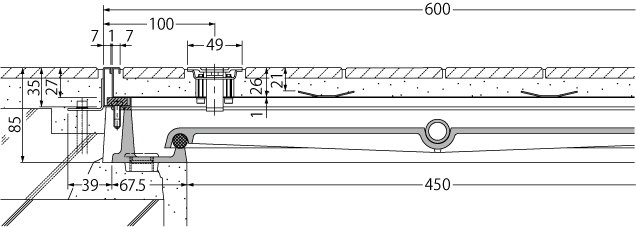

二重蓋構造の密閉形です。
二重蓋構造で、中蓋をボルトで固定することにより、密閉性を確保しています。
点検口直下に電気設備が存在する場所など、防水性を必要とする場所にお使いいただけます。
MSXW-M 納まり図

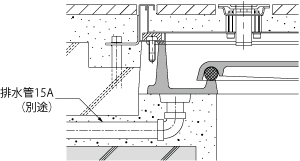

排水管を接続できるよう排水穴が設けられています。
受枠には平行めねじ加工(Rp1/2)を施した排水穴が設けられており、
15Aの排水管を接続することで。受枠に浸入した水を排水することができます。
排水管の接続 納まり図
中蓋を南京錠で施錠できます。
中蓋は南京錠で施錠できるため、学校・公共施設などの保安を必要とする場所にもご使用いただけます。
施錠部 詳細図
製品詳細
仕上材 |
本体材質 |
目地材質 |
製品符号 |
製品写真 |
サイズ |
備考 |
モルタル充填用 |
ステンレス+鋳鉄製 |
ステンレス目地 |
MSXW-M |
|
600 |
ボルト固定式(施錠タイプ) |
