カラー舗装用みぞ蓋・ステンレス製グレーチング
U字溝用固定金具付ステンレス製受枠を発売しました。
- カラー舗装用みぞ蓋用TL60C,TL60PC,ML95C,ML95PC
- ステンレス製グレーチング用SL-C,SL-AC

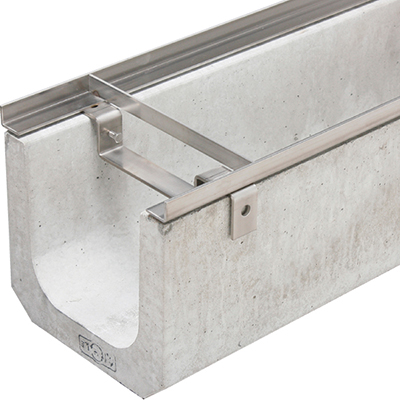

固定金具一体型のU字溝用ステンレス製受枠です。
固定金具のボルトを締め込むことで、より簡単に精度の高い受枠の施工がおこなえます。

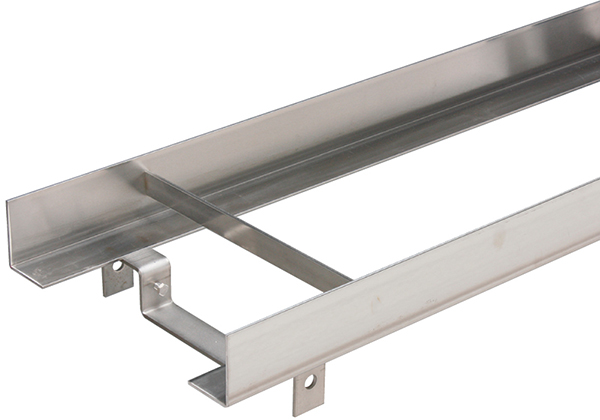

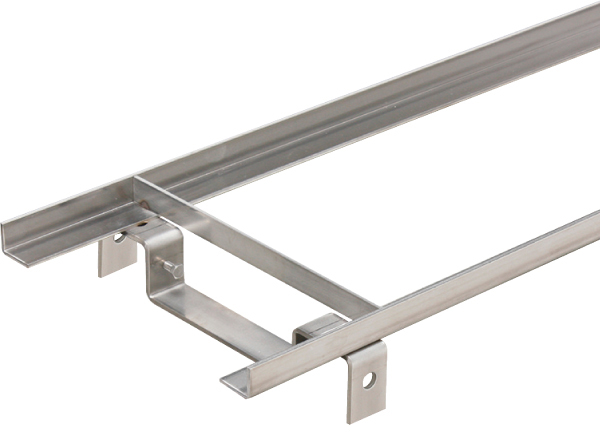

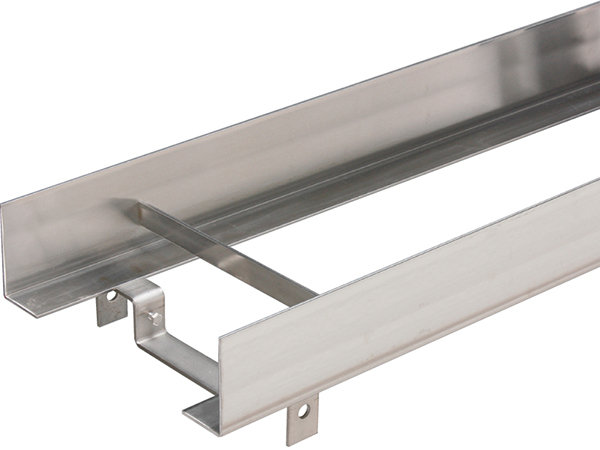

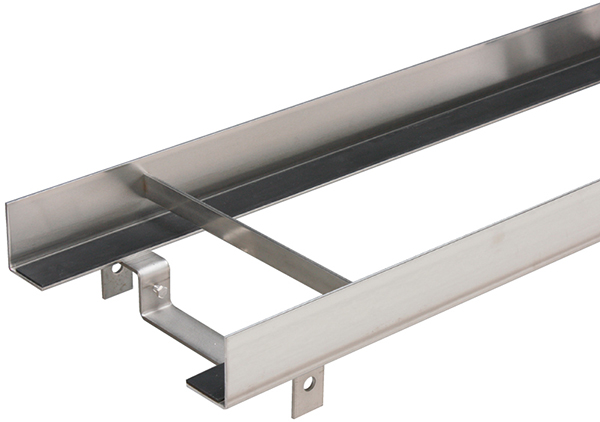

製品写真
オールステンレス製で、耐久性、耐食性に優れます。
受枠には、SUS304を使用しており、耐久性、耐食性に優れます。また、高級感を引き出し、シャープな仕上がりとなります。
使用場所・用途に応じてお選びいただけます。
カラー舗装用みぞ蓋用受枠には、通常タイプに加えて、クッション付を、ステンレス製グレーチング用受枠には、ボルト固定式を設定しました。
交通量の多い道路などで、ガタツキや音の発生を防止します。

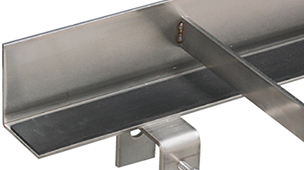

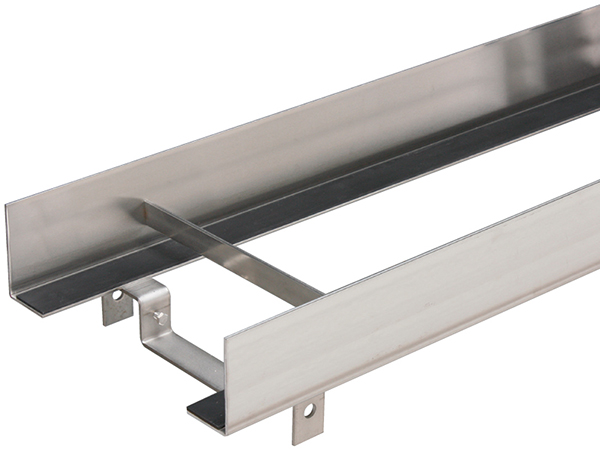

クッション付

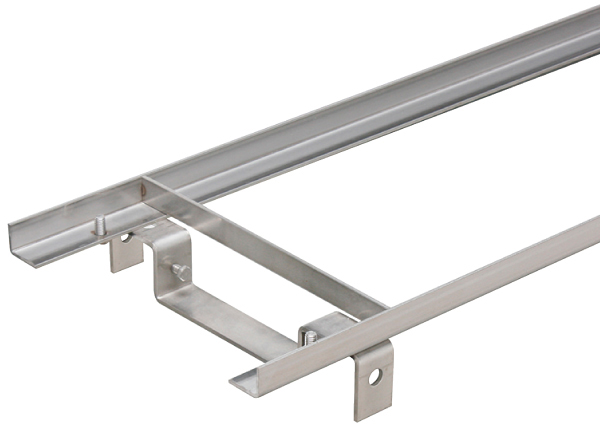

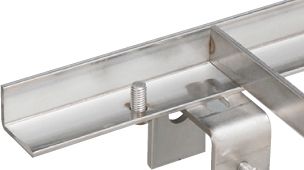

ボルト固定式
適合機種一覧 カラー舗装用みぞ蓋
| 製品符号−呼称 | 材質 | 蓋タイプ | 蓋充填深さ | 蓋適用荷重 |
|---|---|---|---|---|
| 蓋：SEM-14 枠：TL60C |
蓋：ダクタイル鋳鉄製 枠：ステンレス製 |
タイル用 | 40mm | T-14 |
| 蓋：SEM-2 枠：TL60C |
蓋：ダクタイル鋳鉄製 枠：ステンレス製 |
タイル用 | 40mm | T-2 |
| 蓋：SUM-M 枠：TL60C |
蓋：ステンレス製 枠：ステンレス製 |
タイル用 | 35mm | 歩行用 |
| 蓋：SSYM-M 枠：TL60C |
蓋：ステンレス製 枠：ステンレス製 |
タイル用 | 30mm | 歩行用 |
| 蓋：SEM-14 枠：TL60PC |
蓋：ダクタイル鋳鉄製 枠：ステンレス製 |
タイル用 | 40mm | T-14 |
| 蓋：SEM-2 枠：TL60PC |
蓋：ダクタイル鋳鉄製 枠：ステンレス製 |
タイル用 | 40mm | T-2 |
| 蓋：SUM-M 枠：TL60PC |
蓋：ステンレス製 枠：ステンレス製 |
タイル用 | 35mm | 歩行用 |
| 蓋：SSBM-M 枠：ML95C |
蓋：ステンレス製 枠：ステンレス製 |
インターロッキングブロック用 | 65mm | 歩行用 |
| 蓋：SIM-14 枠：ML95PC |
蓋：ダクタイル鋳鉄製 枠：ステンレス製 |
インターロッキングブロック用 | 75mm | T-14 |
| 蓋：SIM-2 枠：ML95PC |
蓋：ダクタイル鋳鉄製 枠：ステンレス製 |
インターロッキングブロック用 | 75mm | T-2 |
| 蓋：SUIM-M 枠：ML95PC |
蓋：ステンレス製 枠：ステンレス製 |
インターロッキングブロック用 | 65mm | 歩行用 |
適合機種一覧 ステンレス製グレーチング
| 製品符号−呼称 | 適合蓋幅（mm） | 材質 | 蓋タイプ | 蓋すきま（mm） |
|---|---|---|---|---|
| 蓋：SMQ 枠：SL-C |
200・250・350・400 | ステンレス製 | 滑り止め模様付 | 26・18・11・9 |
| 蓋：SMG 枠：SL-C |
200・250・350・400 | ステンレス製 | プレーンタイプ | 26・18・11・9 |
| 蓋：SRQ 枠：SL-C |
200・250・350 | ステンレス製 | 滑り止め模様付 3mmフラットバー | 27・19・12・10 |
| 蓋：SRG 枠：SL-C |
200・250・350 | ステンレス製 | プレーンタイプ 3mmフラットバー | 27・19・12・10 |
| 蓋：SYQ-H-20 枠：SL-C |
200・250・350 | ステンレス製 | 細目滑り止め模様付 | 6 |
| 蓋：SYQ-H-15 枠：SL-C |
200・250・350 | ステンレス製 | 細目滑り止め模様付 | 6 |
| 蓋：SYQ-20 枠：SL-C |
200・250・350 | ステンレス製 | 細目滑り止め模様付 | 9 |
| 蓋：SYQ-15 枠：SL-C |
200・250・350 | ステンレス製 | 細目滑り止め模様付 | 9 |
| 蓋：SDQ-W 枠：SL-C |
200・250・350 | ステンレス製 | 細目滑り止め模様付 | 6 |
| 蓋：SDQ 枠：SL-C |
200・250・350 | ステンレス製 | 滑り止め模様付 | 16・9 |
| 蓋：SMQL 枠：SL-AC |
200・250・350・400 | ステンレス製 | ボルト固定式 滑り止め模様付 | 26・18・11・9 |
| 蓋：SMGL 枠：SL-AC |
200・250・350・400 | ステンレス製 | ボルト固定式 プレーンタイプ | 26・18・11・9 |
