ステンレス製グレーチング

建物周辺、敷地周辺の側溝、人工地盤、歩道と敷地の境界部などにお使いいただけます。

ボルト固定式のステンレス製グレーチングを設定しました。ボルト固定により、ガタツキや音の発生を防止します。

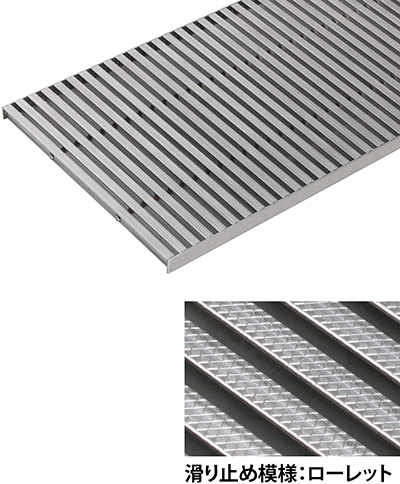

滑り止め模様付 ボルト固定式ステンレス製グレーチングタイプクリーンピット
プレーンタイプ ボルト固定式ステンレス製グレーチングタイプクリーンピット

ガタツキを防止し、安全性にも優れます。

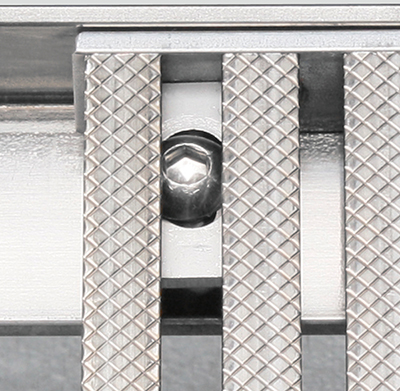

  • ボルト固定により、ガタツキや音の発生を防止します。
  • メインバーに切り欠きがなく、メインバー端部で手を切る恐れなどがないため、安全性が高く、外観にも優れます。
  • グレーチングから固定ボルトが外れない構造で、清掃などの蓋開閉時に、ボルトを溝内に落下させたり、紛失する恐れがありません。
  • 受枠のボルト固定部は、土や埃が溜まりにくい形状です。
  • 受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。
  • ボルトの締め付けは、六角棒スパナ(呼び4・別売)をご使用ください。

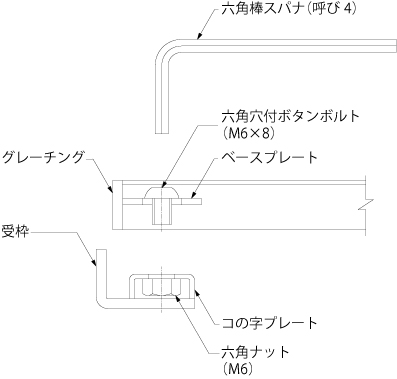

固定ボルト部詳細図

ボルト固定
ボルト固定

使用する場所や条件に合わせてお選びいただけます。

すきま

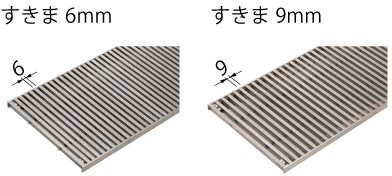

メインバーのすきまは、6mmと9mmを設定しました。
ハイヒールのかかとが落ちにくく、子供の指も入りにくいすきま6mmと、ゴミが詰まりにくいすきま9mmです。
すきまの広さ

メインバーの高さ

メインバーの高さは、20mmと15mmを設定しました。
高さ20mmは、人通りが多い場所などに適しています。
バーの高さ

強度基準

グレーチングの強度基準は歩行用で、道路橋示方書2.2.2活荷重における歩道等の群集荷重に基づき、5.0kN/uの等分布荷重に耐える仕様です。


細目ステンレス製グレーチング ボルト固定式 製品詳細

すきま メインバーの高さ 製品符号 製品写真 備考 受枠

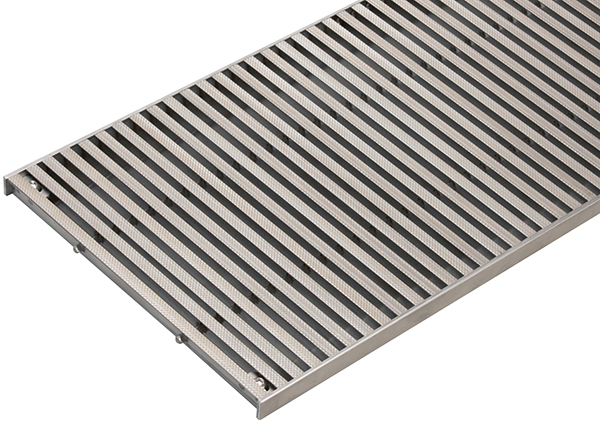

6mm 20mm SYQL-H-20 SYQL-H-20 滑り止め模様付 SL-20N
6mm 15mm SYQL-H-15 SYQL-H-15 滑り止め模様付 SL-15N

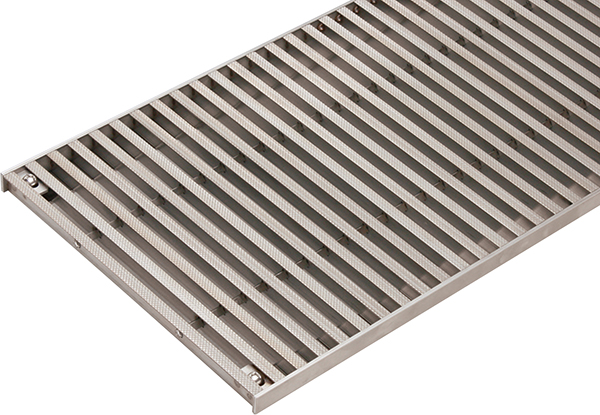

9mm 20mm SYQL-20 SYQL-20 滑り止め模様付 SL-20N
9mm 15mm SYQL-15 SYQL-15 滑り止め模様付 SL-15N

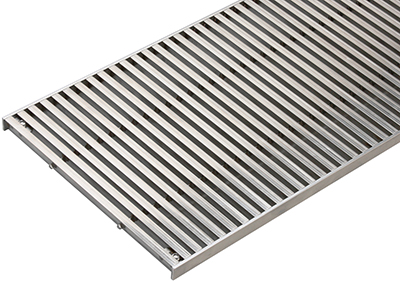

6mm 20mm SYRL-H-20 SYRL-H-20 プレーンタイプ SL-20N
6mm 15mm SYRL-H-15 SYRL-H-15 プレーンタイプ SL-15N
9mm 20mm SYRL-20 SYRL-20 プレーンタイプ SL-20N
9mm 15mm SYRL-15 SYRL-15 プレーンタイプ SL-15N
