名古屋テレビ塔 ― 免震構造建築用エキスパンションジョイント
登録有形文化財に指定されている「名古屋テレビ塔」の免震改修工事にて、
免震構造建築用MXシリーズ
をご採用いただきました。
設置場所は、テレビ塔とエレベーター棟の渡り廊下(外部、内部)と屋外通路です。渡り廊下の外壁部は、2~4階において斜めに接続する必要があり、外壁部免震エキスパンションジョイント
MX22HS
を応用した仕様となっています。
製品施工写真
屋根部:
MX12
外壁部:
MX22HS
(斜めクリアランス対応仕様)
軒天部:
MX44E
天井部 :MX44SB-U
内壁部 :MX55S-FF
床部(屋内床):
MX66NT-3P
床部(屋外床):
MX77G
(X方向スライド式仕様)
免震手摺 :
MX-TEVP-KA
振動台による可動確認試験

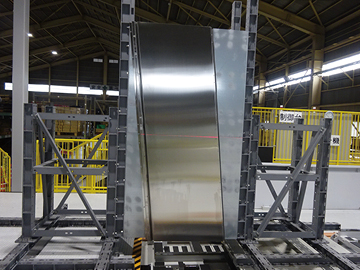

写真は「名古屋テレビ塔」の免震改修工事にてご採用いただきました、外壁部免震エキスパンションジョイントの振動台試験の様子です。
外壁部にエキスパンションジョイントカバーを斜めに設置することに対し、地震時にテレビ塔(免震部)が水平方向に最大50cm程度動く設計となっており、可動確認を実施しました。
カネソウでは、
自社の振動台
で性能確認試験を行い、個別案件における特殊製品の可動確認対応を行うことにより、更なる高機能製品の作り込みに注力しています。
外壁部:
MX22HS
(斜めクリアランス対応仕様)
