連結金具A型（ボルト固定型）

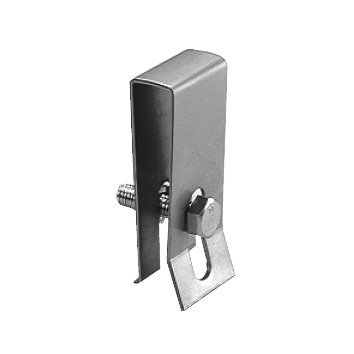

製品写真
製品の特徴
- 連結金具を取り付けることで、グレーチングの飛び出しを防ぎます。
- スチール製グレーチングの並目タイプ（メインバーピッチ35.3mm、30mm）に取付可能です。

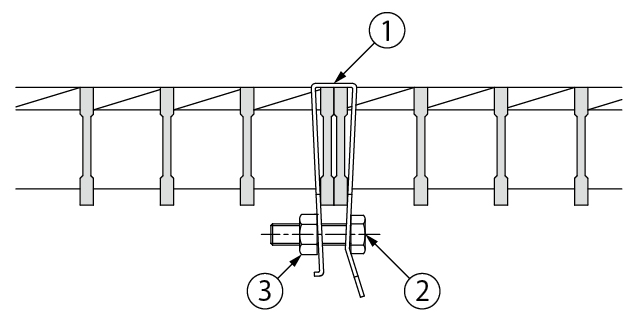

納まり図
部品構成
- 金具
材質：SUS304 - 六角ボルト（M8×30）
材質：SS400
処理：電気亜鉛めっき - 六角ナット（M8）
材質：SS400
処理：電気亜鉛めっき
設計情報
- 使用するグレーチング高さにより、金具に余裕があり、金具が動く場合があります。
- 細目タイプ（メインバーピッチ12.5mm、15mm）のグレーチングには使用できません。

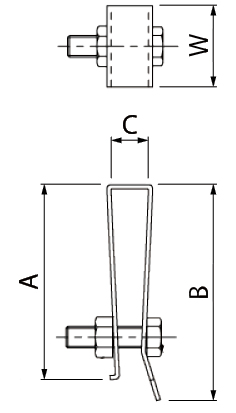

寸法表 ＜単位：mm＞
| 製品符号－呼称 | A | B | C | W |
|---|---|---|---|---|
| AR-32 | 55 | 63 | 14 | 30 |
| AR-44 | 72 | 80 | 14 | 30 |
| AR-65 | 87 | 95 | 18 | 30 |
価格
| 製品符号 | グレーチング高さ | 価格（円/個） | 図面・施工要領書 |
|---|---|---|---|
| AR-32 | 19mm・25mm・32mm用 | 1,000 |    |
| AR-44 | 38mm・44mm用 | 1,000 | |
| AR-65 | 50mm・55mm・60mm・65mm用 | 1,000 | |
