キャップ　ボルト固定式ステンレス製グレーチング用

製品符号：
DC-1（メインバーピッチ 30mm・15mm・10mm用）
DC-2（メインバーピッチ 22mm用）
DC-3（メインバーピッチ 13mm用）

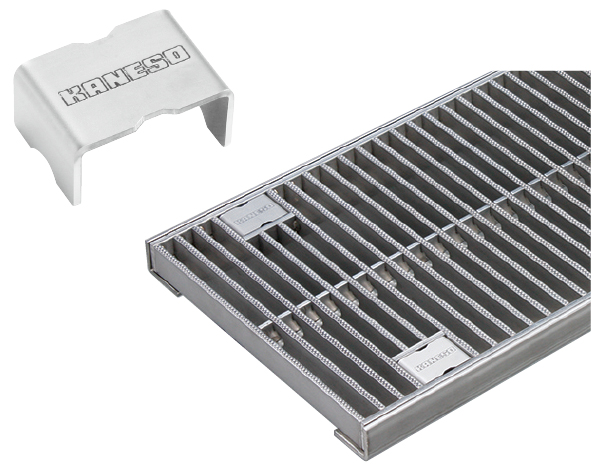

製品写真

製品の特徴

  • ボルト固定式　ステンレス製グレーチングに取付可能なキャップです。
  • ボルト固定部の開口をふさぎ、歩行時の安全性向上や、ゴミ・埃が溜まるのを防止します。
  • 工具を使用しなければ外しにくい形状です。
  • メインバーピッチごとに3種類（DC-1、DC-2、DC-3）を揃え、グレーチング高さに応じてサイズ設定しています。

製品図面

ボルト固定部詳細図

材質

材質：SUS304

適合製品

製品分類 製品符号
ステンレス製グレーチング SMQL・SMGL・SMQWL・SMWL

施工情報

  1. ボルトキャップの取り付けは、落し込むだけです。
  2. 取り外しは、マイナスドライバーを取外用切欠きに差し込み、ボルトキャップを引き上げて外します。

注文・発注情報

  1. ボルトキャップ単体でご注文の場合は、製品符号・呼称（グレーチング高さ）をご指示ください。
    ＜例＞
    メインバーピッチ30mm、グレーチング高さ32mmの場合
    DC-1-32

寸法表＜単位：mm＞

製品符号 呼称（グレーチング高さ） A B
DC-1 20 55 16.9
25 55 21.9
32 55 28.9
38 55 34.9
50 55 46.9
DC-2 20 61 16.9
25 61 21.9
32 61 28.9
38 61 34.9
50 61 46.9
DC-3 20 34 16.9
25 34 21.9
32 34 28.9
38 34 34.9
50 34 46.9
※グレーチング高さ 15mm用は設定しておりません。

価格

製品符号 メインバーピッチ 価格（円/個） 図面
DC-1 30mm・15mm・10mm用 800 CAD図面ご使用願い図
DC-2 22mm用 800 CAD図面ご使用願い図
DC-3 13mm用 800 CAD図面ご使用願い図
※価格には消費税は含まれておりません。
