開閉ハンドル
製品符号：H型

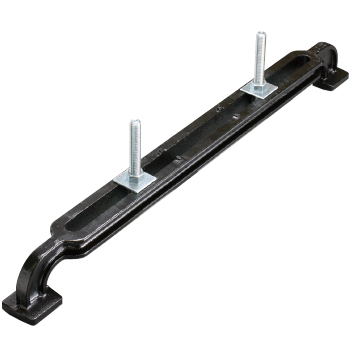

製品写真
製品図面
部品構成
本体
材質：FCD500
処理：樹脂系塗装
フック
材質：SS400
処理：電気亜鉛めっき
六角ナット（M16）
材質：SS400
処理：電気亜鉛めっき
角座金
材質：SS400
処理：電気亜鉛めっき
質量
5.5kg／組
価格
製品符号
価格（円/組）
図面
H型
22,700
※価格には消費税は含まれておりません。
開閉手順

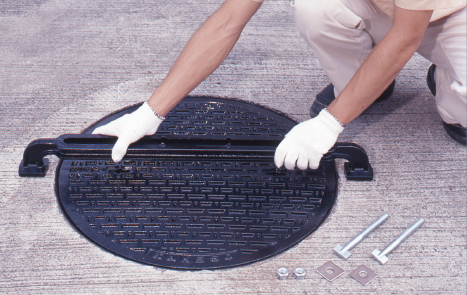

①本体を鉄蓋の把手部に合わせて置きます。

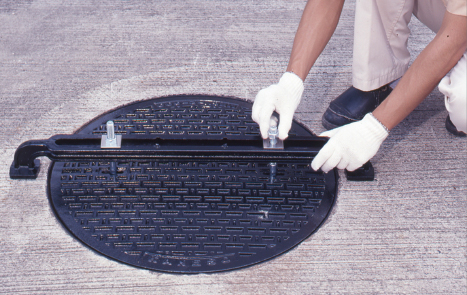

②鉄蓋の把手部にフックを掛け、本体を六角ナット、角座金で固定します。
※この時フックは、鉄蓋の把手内部の凹部に引っ掛けて固定してください。

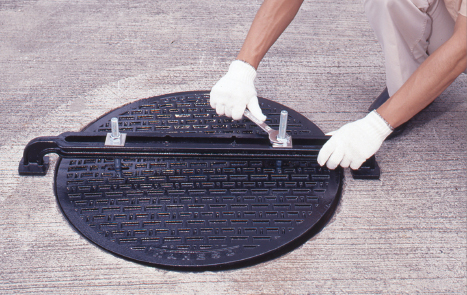

③六角ナットをスパナ等で締め付け、鉄蓋の縁切りを行います。
④本体を持ち、鉄蓋を持ち上げます。
